Borrar o mover los puntos de control de los splines y polilíneas 2D

Herramienta(s): Polilínea + Spline

Los splines y las polilíneas son elementos de conexión cuyos componentes individuales no se pueden seleccionar de forma individual. Por lo tanto, no puedes borrar simplemente los puntos de control o vértices, en vez de eso, muévalos al punto más cercano.

Eliminar los puntos de control de los splines y polilíneas

• No se activa ninguna herramienta.

1. Haz clic en el spline o la polilínea

   o

   Haz clic con el botón derecho del ratón en el spline o polilínea y selecciona las Propiedades en el menú contextual.

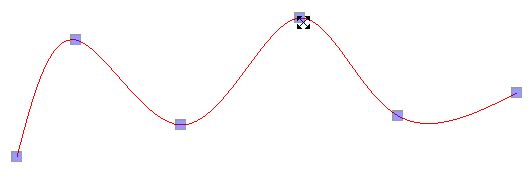

   Allplan seleccionará el spline o la polilínea, mostrando los pinzamientos en los puntos de control o las esquinas.

   Sugerencia: También puedes usar la opción Modelar spline para los splines y Modificar puntos para las polilíneas.

2. Sitúate sobre un punto cerca del que quieras borrar y espera a que el cursor cambie a . Después haz clic en el punto.

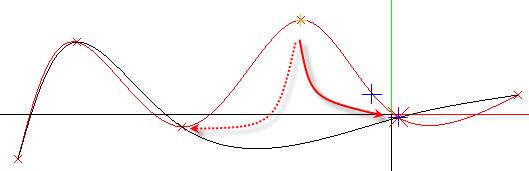

3. Arrastra el punto a la esquina o punto de control más cercano. En cuanto se capture el punto, haz clic en él. Comprobar los CursorTips.

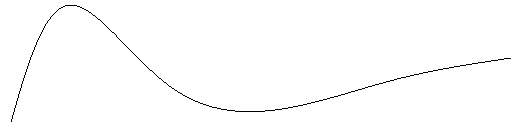

   Allplan borrará el punto de control o la esquina volviendo a dibujar el spline o la polilínea.
