Palette "Umgebung"

Funktion Umgebung

Sonnenstand / Nordrichtung

Monat / Tag

Das Datum stellen Sie über die Schieberegler direkt ein.

Zeit / Nordrichtung

Tageszeit (und damit Sonnenstand) sowie die Ausrichtung des 3D-Modells ggü. Norden können Sie sowohl über die Schieberegler bzw. direkte Eingabe als auch mit Unterstützung der Graphik auf der Registerkarte Sonnenstand / Nordrichtung definieren.

Aufhelllicht

Mit dieser Option lässt sich das Modell aufhellen, ohne zusätzliche künstliche Lichtquellen setzen zu müssen.

Standort

Standort / Breitengrad / Längengrad

Bestimmung des geographischen Standortes durch

• Auswahl eines bereits definierten Standortes aus dem Listenfeld,
• direkte Angabe von Längen- und Breitengrad des Standortes oder
• über die Graphik auf der gleichnamigen Registerkarte Standort.

Zeitzone / Sommerzeit

Stellen Sie ggf. die Zeitzone ein und aktivieren Sie bei Bedarf die Option Mitteleuropäische Sommerzeit.

Virtuelle Grundebene

Virtuelle Grundebene

Aktivieren Sie diese Option, um eine "virtuelle Grundebene" in Ihre Szenerie einzuziehen.

Mit einer virtuellen Grundebene können Sie vermeiden, dass Ihr Modell im leeren Raum schwebt und sich daher sein Schatten nicht vollständig abzeichnen kann. Sie ist nur sichtbar in Ansichtsarten, die die Renderverfahren Schattiert und RT_Render verwenden, sowie im gerenderten Bild.

Die virtuelle Grundebene liegt stets parallel zur globalen X-Y-Ebene und erstreckt sich im gerenderten Bild ins Unendliche. Höhenlage und Oberfläche dieser virtuellen Grundebene steuern Sie über die nachfolgenden Parameter.

Höhe der Grundebene / Mit dem Boden verbinden

Nur, wenn die Option Virtuelle Grundebene aktiviert ist.

Höhenlage der virtuellen Grundebene.

Die von Ihnen angegebene Höhe der Grundebene wird in Abhängigkeit von der Option Mit dem Boden verbinden in globaler Z-Richtung abgetragen: bei aktivierter Option relativ zum tiefsten Punkt des Modells, andernfalls relativ zum Ursprung des globalen Koordinatensystems.

Oberfläche der Grundebene

Nur, wenn die Option Virtuelle Grundebene aktiviert ist.

Auswahl bzw. Einstellungen der Oberfläche für die virtuelle Grundebene.

Weiterführende Informationen finden Sie unter den "Oberflächeneinstellungen".

Hintergrund

Definition des Fensterhintergrundes für die Ansichtsarten, die die Renderverfahren Schattiert und RT_Render verwenden.

Hinweis: Wird ein Nebel hinzu geschaltet, überlagert dieser die hier getroffenen Einstellungen für den Fensterhintergrund.

Type

You can specify the background type:

• Color
  This option displays the background in a single color. You can choose the color from various color systems.
• Physical sky
  This option simulates natural light under a cloudless sky. The time of day, location, viewing angle and north direction are taken into account.

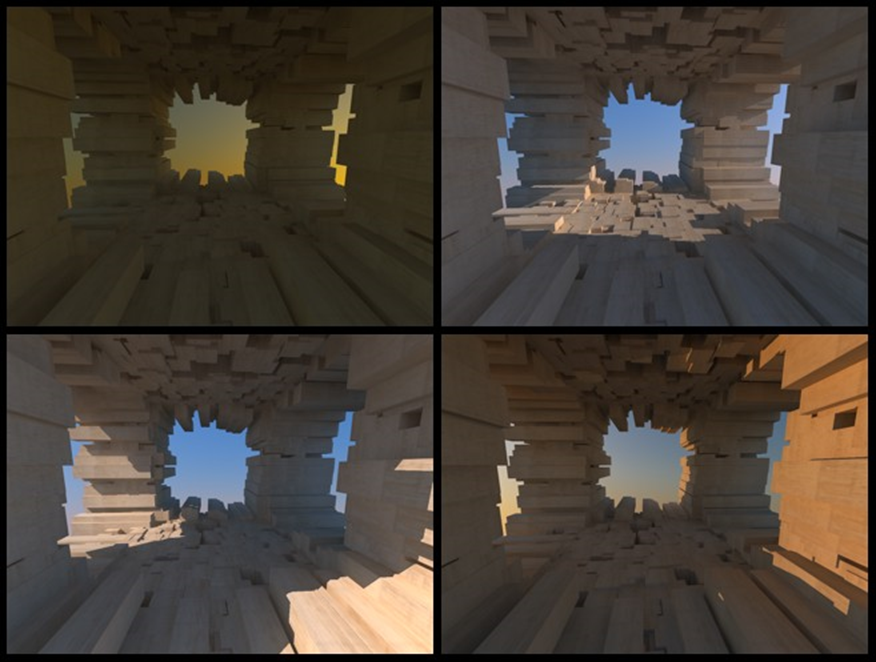

  Examples of rendered images with physical sky used for the background:




  Examples of rendered images at different times of day with the physical sky setting for the background.

• Custom
  You can select a bitmap, allowing you to apply a texture to the background. You can map this texture onto a plane or onto the "celestial globe". (The celestial globe is a sphere that is infinite in size. Its center is the origin of the global coordinate system.)

Farbe

Nur, wenn unter Art die Hintergrundart Farbe eingestellt ist.

Auswahl der Farbe für den Fensterhintergrund.

Textur

Nur, wenn unter Art die Hintergrundart Benutzerdefiniert eingestellt ist.

Auswahl einer Pixelgrafik als Textur; möglich sind die gängigen Pixel-Formate.

Mapping

Nur, wenn unter Art die Hintergrundart Benutzerdefiniert eingestellt ist.

Die Textur kann eben oder auf eine Kugel gemappt dargestellt werden:

• Ebene
  Das für die Textur gewählte Bitmap wird plan in den Hintergrund gelegt; Lichtverhältnisse und Sonneneinwirkung werden aus dem physikalischen Himmel übernommen, der auch auf spiegelnden Oberflächen dargestellt wird.
• Kugel
  Bitmaps in herkömmlichen Pixelbild-Formaten (JPG, PNG usw.) werden als Panorama auf die "Himmelskugel" gemappt dargestellt; sie beeinflussen die Lichtverhältnisse und werden in den Szenenkontext integriert (z. B. Spiegelung); die Sonneneinwirkung wird aus dem physikalischen Himmel übernommen.
  Bitmaps im HDR-Format können eigene Informationen über den Sonnenstand tragen; ist dies der Fall, werden diese auch ausgewertet und anstelle der Parameter aus dem physikalischen Himmel für die Sonneneinwirkung auf die Szenerie verwendet.

Horizontale Drehung

Nur, wenn unter Mapping die Einstellung Kugel gewählt ist.

Horizontales Drehen des auf die "Himmelskugel" gemappten Bitmap relativ zum Modell bzw. der für das Modell relevanten Nordrichtung.

Nebel

Hinweis zur Darstellung des Nebels: Wird in der Ansichtsart Animation (Renderverfahren Schattiert) die Schattierungsart Phong verwendet, wird der Nebel als volumetrischer Nebel dargestellt. Dies gilt nicht für die übrigen Schattierungsarten oder Renderings der aktuellen Szenerie! Hierfür wird weiterhin eine homogene Nebeldarstellung verwendet. Außerdem kann Nebel auf Ihrem Bildschirm nur dann volumetrisch dargestellt werden, wenn Ihre Grafikkarte die Vulkan-Technologie zur Hardwarebeschleunigung unterstützt (erkennbar am roten Punkt in der Titelleiste des betreffenden Grafikfensters).

Nebel

Ein- bzw. Ausschalten der Nebeldarstellung.

Farbe

Farbe des Nebels.

Dichte

Dichte des Nebels.

Detaillierungsgrad

Feinheit der Abstufung von durch den Nebel sichtbaren Kanten.

Automatic offset

Automatische Verwendung der Standardeinstellung für die vorgenannten Werte.

Unterkante

Abstand der Nebelunterkante von der 0-Ebene.

Höhe

Höhe der Nebelschicht ab Unterkante.

Hinweis: Die Standardeinstellung erhalten Sie wieder, wenn Sie Auf Grundeinstellungen zurücksetzen drücken.
