• Illumination globale {IR + IR}
  L'option Irradiance Cache est utilisée pour la première et la seconde méthode.
  Ce paramètre est particulièrement adapté aux vues en intérieur principalement illuminées par un éclairage artificiel.
• Illumination globale {IR + QMC}
  L'option Irradiance Cache est utilisée pour la première méthode et l'option Quasi Monte Carlo est utilisée pour la seconde méthode. Le calcul peut ainsi nécessiter plus de temps.
  Ce paramètre est particulièrement adapté aux vues en extérieur principalement illuminées par un éclairage naturel ; les éclairages artificiels supplémentaires sont toutefois pris en compte.
• Illumination globale {IR + Licht-Maps}
  L'option Irradiance Cache est utilisée pour la première méthode et l'option Licht-Maps est utilisée pour la seconde méthode.
  Cette méthode de rendu est particulièrement adaptée aux scènes dans lesquelles plusieurs sources lumineuses situées à proximité de murs ou d'objets similaires et parallèles à ceux-ci sont disposées dans un espace confiné. Avec d'autres méthodes de rendu, cette configuration peut générer des effets de lumière indésirables, tels que des points de lumières répartis de manière irrégulière.

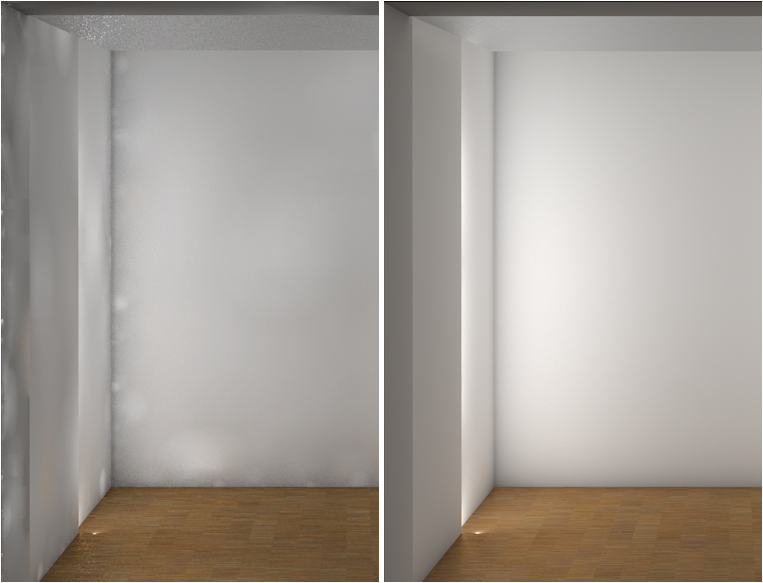

  Exemple de résultat de rendu sans et avec Licht-Maps:

  A noter : Les rendus créés avec cette méthode sont généralement plus clairs qu'avec d'autres méthodes de rendu.


  Résultats de rendu sans mapping de lumière (gauche) et avec qualité de Licht-Maps moyenne (droite).

• Illumination globale {IR 2017}, Illumination globale {IR 2017+ QMC}
  Ces paramètres correspondent aux modes de rendu Illumination globale {IR + IR} et Illumination globale {IR + QMC}. Toutefois, l'Irradiance Cache des versions Allplan 2017 et antérieures est utilisé ici.
  Utilisez ces modes de rendu si vous continuez à travailler sur des projets dans des versions antérieures afin que les résultats de rendu s'adaptent à ceux existants.
• Aucune illumination globale
  Mode de rendu sans illumination globale, particulièrement approprié pour les rendus test rapides.
  Le rendu sans illumination globale fournit des résultats en beaucoup moins de temps. Les brillances et le contour dur des ombres sont bien visibles. Les lumières, les couleurs, les dégradés de couleurs et les ombrages ne peuvent pas être évalués.

Astuce : Etant donné que l'option Illumination globale {IR + QMC} permet de calculer les ombres de façon plus précise, il peut parfois être judicieux d'effectuer un rendu des vues en intérieur à l'aide de cette méthode ; dans ce cas, l'opération dure plus longtemps.
Les redimensionnements d'images isolées qui en résultent peuvent ainsi bénéficier d'une qualité supérieure (voir les Préférences sous Qualité ) et d'une optimisation pour les vues en intérieur (voir l'option Optimiser pour).

Occlusion ambiante

La méthode "Ambient Occlusion" est une technique d'ombrage pouvant être mise en œuvre avec la méthode de rendu "Illumination globale" et permettant d'obtenir un ombrage proche de la réalité d'une scène avec des temps de calcul réduits. En outre, cette méthode améliore l'effet de détail en appliquant un ombrage supplémentaire aux arêtes et aux angles.

L'option "Ambient Occlusion" est par exemple utilisée pour simuler les conditions d'éclairage sous un ciel voilé sans rayonnement solaire direct. La méthode convient aussi bien pour les perspectives intérieures que pour les scènes d'extérieur.

Lorsque vous activez cette option, vous pouvez définir d'autres paramètres sur la palette Paramètres avancés sous Paramètre AO.

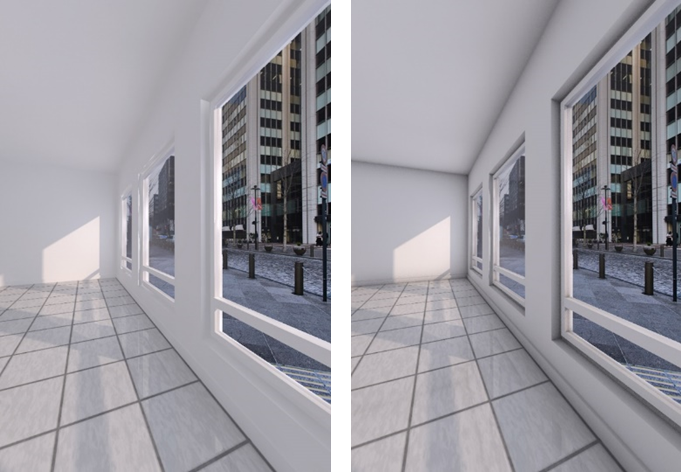

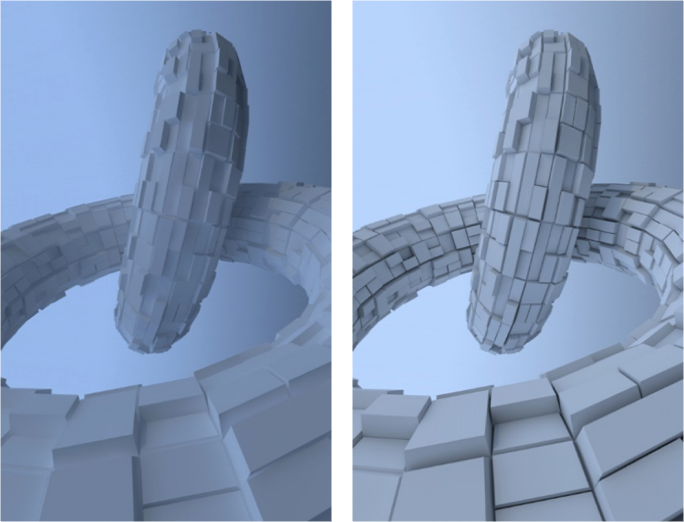

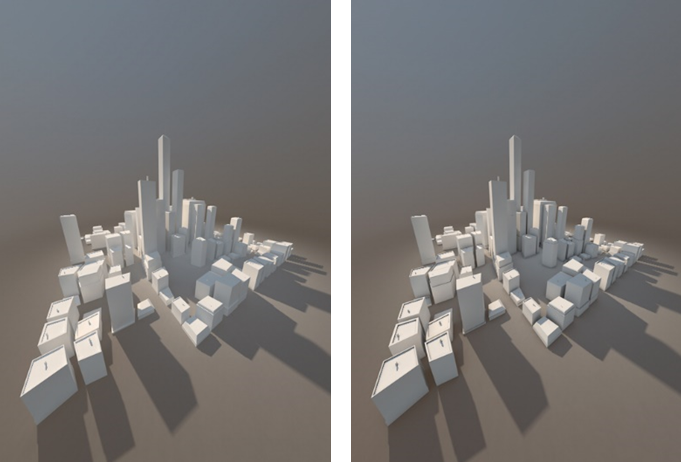

Exemples de résultats de rendu sans (gauche) et avec (droite) Occlusion ambiante :

Options

La palette Options vous permet de définir les effets optiques et les éléments d'aspect de surface lors du paramétrage du calcul.

Canal alpha

Lorsqu'elle est activée, cette option permet de masquer l'arrière-plan de l'image bitmap à l'aide d'un canal alpha, ce qui signifie qu'une couleur d'arrière-plan éventuellement définie ou une image bitmap en arrière-plan sera exclue lors du calcul.

Cette option est requise si le rendu de l'image bitmap doit être placé de façon transparente sur un autre arrière-plan (mot-clé : Alpha-Blending).

Plan de base virtuel

Uniquement lorsque la fonction Environnementest utilisée pour définir un plan de base virtuel.

Contrôle de la représentation des plans de base virtuels dans l'image rendue.

Si cette option est activée, le plan de base virtuel est pris en compte lors du rendu (et n'est pas pris en compte si elle est désactivée).

Optimiser pour

Cette option permet d'optimiser le calcul : en fonction du paramétrage des vues en extérieur (éclairage naturel dominant) ou en intérieur (éclairage artificiel dominant, conditions d'éclairage difficiles avec surfaces éclairées indirectement).

Le paramètre sélectionné ici est directement modifié par le paramétrage de l'option Qualité du test sous Cache d'irradiance (voir palette Paramètres avancés).

Luminosité globale

Permet de régler la valeur gamma et donc la luminosité de l'ensemble de la scène du le résultat de rendu.

Cette option permet ainsi d'illuminer de façon globale les résultats de rendu sombres, par exemple en raison d'une valeur faible pour la Profondeur de rayon (voir palette Paramètres avancés) ou encore d'assombrir les résultats de rendu surexposés.

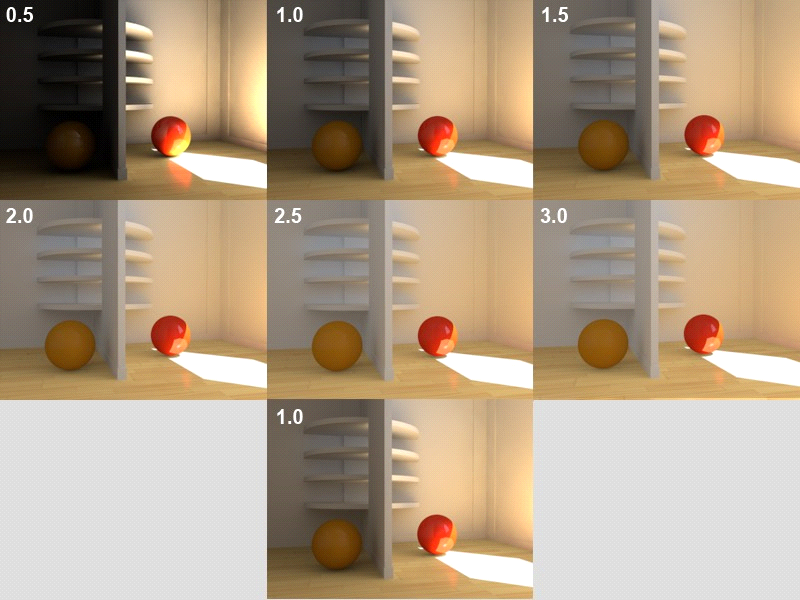

Exemples de résultats de rendus avec valeurs différentes pour la luminosité globale (= valeur gamma) :

qualité ;

Préférences

Sélection de l'un des niveaux de qualité prédéfinis pour le rendu de l'image bitmap finale (plus le niveau de qualité est élevé, plus l'opération de calcul sera longue).

Sous Paramètres avancés, vous pouvez modifier les paramètres définis pour chaque niveau de qualité.

Paramètres avancés

Définition de paramètres avancés de rendu via la palette Paramètres avancés vous permettant de régler la qualité du rendu d'image bitmap final.

Paramètres de la caméra

Sphérique

Rendu d'images panoramiques sphériques à partir desquelles des vues à 360° et des panoramas sphériques peuvent être générés avec des outils appropriés (voir "Créer des vues à 360°").

La projection rectangulaire est utilisée pour la représentation en perspective.

Important :
Pour afficher correctement les images panoramiques sphériques dans les panoramas sphériques, un rapport de 2:1 (par exemple 4 000 x 2 000 pixels) doit être sélectionné pour la résolution de l'image, l'option Latitude, longitude doit être réglée dans Mode et le résultat du rendu doit être enregistré en format JPG ou TIF.

Mode

Uniquement lorsque l'option Sphérique est activée.

Définition du type de mappage :

• Latitude, longitude
  Le rendu est généré sous la forme d'une surface sphérique développée. Ce paramètre est nécessaire pour créer des images panoramiques pour des panoramas sphériques.

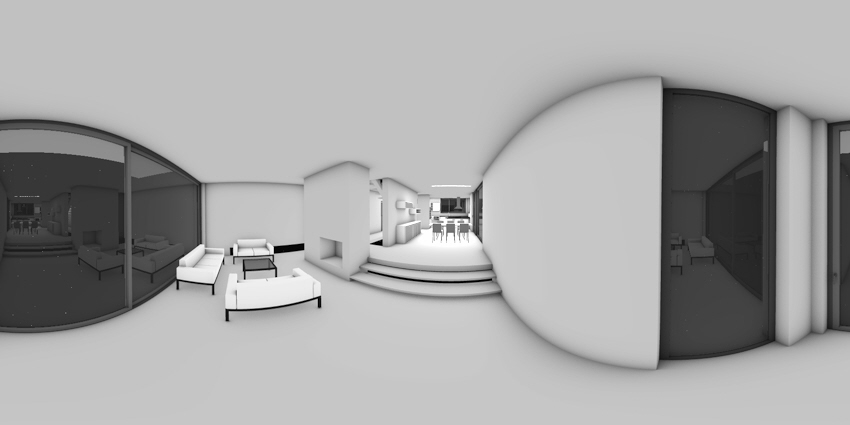

  Exemple d'une image panoramique sphérique pour un panorama sphérique :





  Rendu du résultat d'une perspective intérieure sous forme d'image panoramique sphérique (résolution de l'image : 850 x 425 pixels = rapport 2:1 ; type de mappage : Latitude, longitude).

• Cuboïde (croix)
  Le rendu est généré sous la forme d'un parallélépipède développé. La perspective à deux points est utilisée pour la représentation en perspective. Ce paramètre n'est pertinent que si un panorama horizontal de 360° (panorama cylindrique avec un angle de vision maximal de 360° x 100°) doit être généré.

---
