Stütze am Stationspunkt

Interaktives Erstellen eines Strukturbauteils vom Typ "Stütze" mit direkter Referenz zu einem Stationspunkt auf einer Achse

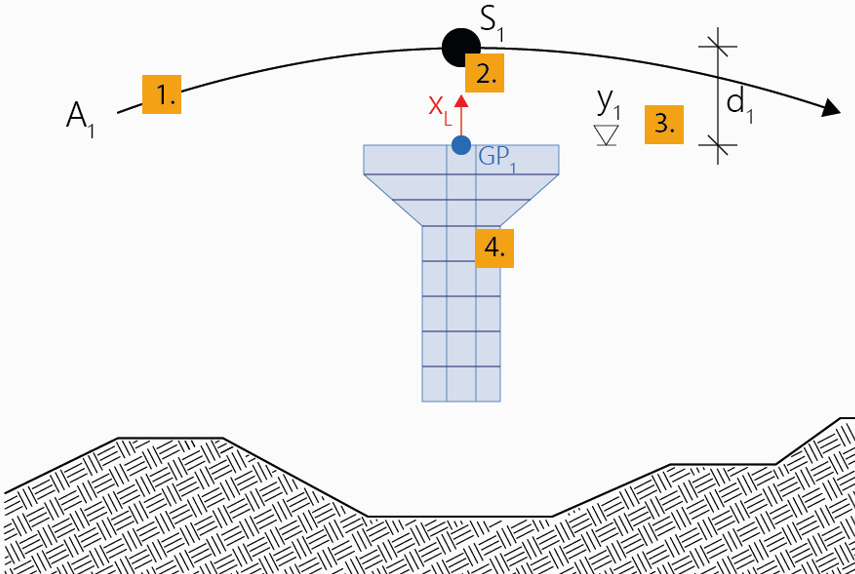

Stützen dieser Definitionsart benötigen keinen Träger als Referenzbauteil, sondern können direkt an einer bestimmten Station einer Achse in einem bestimmten vertikalen Abstand (Offset) zu dieser positioniert werden. Diese Position definiert den Ursprungspunkt der Stützenachse.

Die Reihenfolge bei der Definition der Stationen (Anfangsstation/Endstation bzw. Oberkante/Unterkante der Stütze) spielt keine Rolle.

Siehe Stützen für allgemeine Erläuterungen zur Stützendefinition.

So erstellen Sie interaktiv eine Stütze an einem Stationspunkt

1. Klicken Sie auf Stütze am Stationspunkt.
2. Editieren Sie optional den Namen und die Beschreibung und bestätigen Sie die Eingaben mit OK.

   Im Projektnavigationsfenster wird im Verzeichnisbaum im Menü Stütze eine neue Stütze angelegt.

3. Klicken Sie im 3D-Modell-Ansichtsfenster auf die Achse, an welche die Stützenachse angebunden werden soll.
4. Bewegen Sie die Maus im Ansichtsfenster entlang der Achse, um die gewünschte Station der Anbindung der Stützenachse festzulegen, und bestätigen Sie diese mit einem Mausklick.
5. Bewegen Sie die Maus im Ansichtsfenster in vertikaler Richtung, um den gewünschten Abstand in vertikaler Richtung (lokale x-Richtung (global Y)) in Bezug zur zuvor gewählten Position auf der Achse festzulegen, um die Lage des Ursprungspunkts (Geometrische Position 1) der Stützenachse zu definieren. Bestätigen Sie diese mit einem Mausklick.

   Hinweis: Wählen Sie während der Eingabe im Eigenschaftenfenster unter Geometrische Position 1 die Art des zu definierenden Abstandes (relativ zur gewählten Position auf der Achse oder als absolute Höhe durch diesen Punkt).

6. Klicken Sie im Navigationsbaum im Menü Querschnitte auf den Querschnitt, den Sie der Stützenachse zuweisen wollen.
7. Bewegen Sie die Maus im Ansichtsfenster in vertikaler Richtung, um die gewünschte Anfangsposition der Stütze entlang der Stützenachse festzulegen, und bestätigen Sie diese mit einem Mausklick.

   Hinweis: Wählen Sie im Eigenschaftenfenster unter Stationierung die Definitionsart (Typ) der Anfangsstation.

8. Passen Sie ggf. die angewählte Anfangsstation im sich öffnenden Eingabefenster an.
9. Bewegen Sie neuerlich die Maus im Ansichtsfenster, um die gewünschte Endposition der Stütze bzw. des Stützenabschnitts auf der Stützenachse festzulegen, und bestätigen Sie diese mit einem Mausklick.

   Hinweis: Wählen Sie im Eigenschaftenfenster unter Stationierung die Definitionsart (Typ) der hinzuzufügenden Stationen.

10. Passen Sie ggf. die angewählte Endstation im sich öffnenden Eingabefenster an.
11. Definieren Sie im selben Eingabefenster die Unterteilung der Stütze bzw. Stützenabschnitts über die Anzahl oder die Länge der Teilelemente. Bestätigen Sie die Eingabe mit OK.
12. Fügen Sie weitere Stützenabschnitte (z.B. mit unterschiedlicher Unterteilung oder anderem Querschnitt) an die bestehende Stütze an (zurück zu 9.) oder beenden Sie die Funktion mit ESC.

Hinweis: Sie können im Zuge der oben beschriebenen Eingabeprozedur jederzeit einen Unterteilungspunkt in einem bereits vorhandenen Sützenabschnitt einfügen, indem Sie einfach auf die gewünschte Position innerhalb des bereits erstellen Stützenabschnitts klicken.
