Hinweise zur Richtungsauswahl des Placements

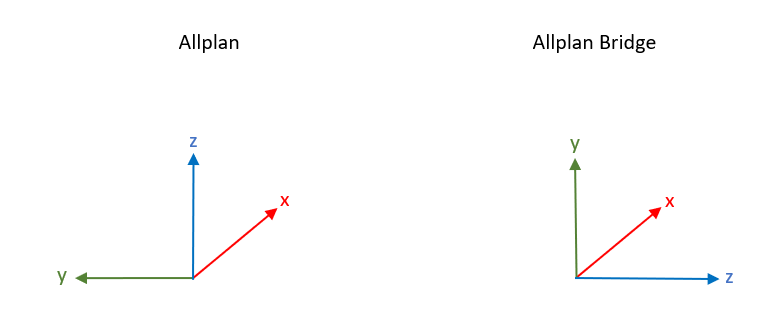

Zur richtigen Orientierung des Placements muss das Objekt vom Allplan-Koordinatensystem in das Allplan Bridge-Koordinatensystem transformiert werden.

Vorgehensweise bei der Bestimmung der Richtungen der Koordinatenachsen des Placement-Objekts in Allplan Bridge

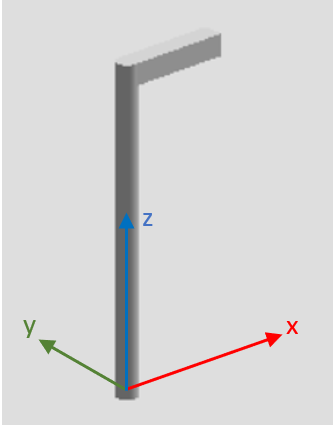

1. Eruieren Sie die Lage des definierten Objekts in Allplan bezüglich des globalen Allplan-Koordinatensystems.

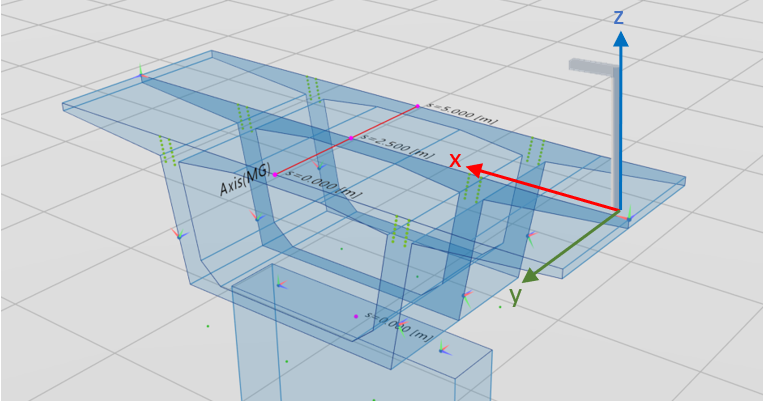

2. Positionieren Sie das Objekt gedanklich in Allplan Bridge unter Beibehaltung der Richtungen dieser Koordinatenachsen. Das Ergebnis ist das Objekt in Allplan Bridge im lokalen Allplan-Koordinatensystem.

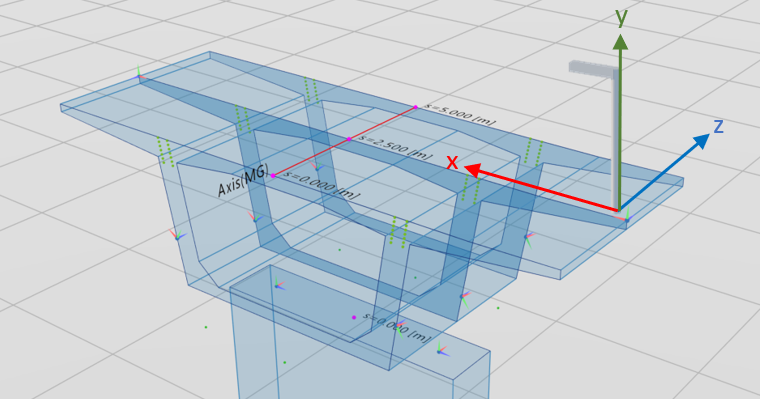

3. Transformieren Sie das lokale Allplan-Koordinatensystem in Allplan Bridge in das lokale Allplan Bridge-Koordinatensystem.



   Nun können Sie die Richtungen der lokalen x-Achse und z-Achse in Allplan Bridge mithilfe der Optionen im Dropdown-Menü definieren - siehe Eigenschaften des Makro-Placements / PythonPart-Placements definieren.
