Stütze am Referenzpunkt

Interaktives Erstellen eines Strukturbauteils vom Typ "Stütze" an einem Referenzpunkt eines Strukturbauteils vom Typ "Träger"

Stützen dieser Definitionsart benötigen einen Träger als Referenzbauteil. Die geometrische Position der Anbindung der Stützen an den Träger wird über Referenzpunkte definiert, welche im Querschnitt des Trägers an der entsprechenden Position angelegt werden.

Der Ursprungspunkt der Stützenachse wird durch den Referenzpunkt definiert.

Bei der interaktiven Definition spielt die Reihenfolge der Positionen (Anfangsposition/Endposition bzw. Oberkante/Unterkante der Stütze) keine Rolle.

Siehe Stützen für allgemeine Erläuterungen zur Stützendefinition.

So erstellen Sie interaktiv eine Stütze an einem Referenzpunkt

1. Klicken Sie auf Stütze am Referenzpunkt.
2. Editieren Sie optional den Namen und die Beschreibung und bestätigen Sie die Eingaben mit OK.

   Im Projektnavigationsfenster wird im Verzeichnisbaum im Menü Stütze eine neue Stütze angelegt.

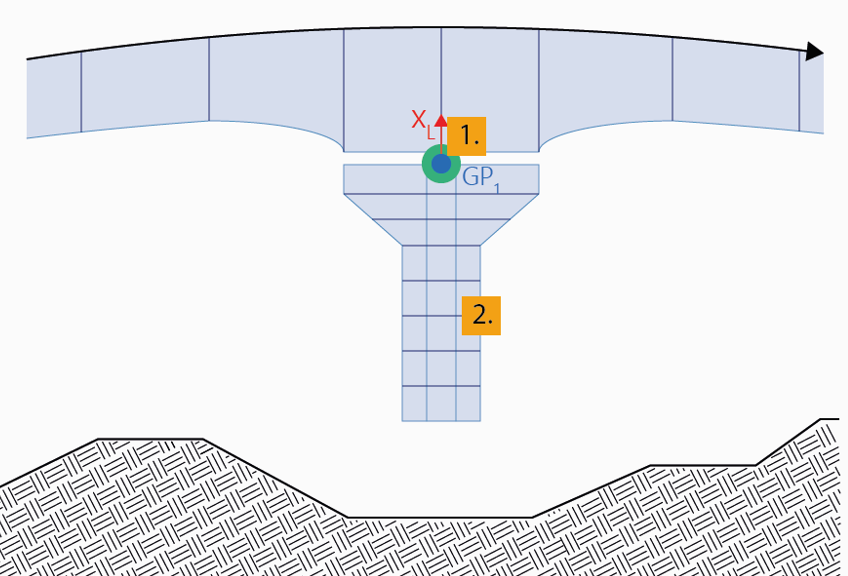

3. Klicken Sie im 3D-Modell-Ansichtsfenster auf den Referenzpunkt, an welchen die Stützenachse an den Träger angebunden werden soll (Ursprungspunkt, Geometrische Position 1).
4. Klicken Sie im Navigationsbaum im Menü Querschnitte auf den Querschnitt, den Sie der Stützenachse zuweisen wollen.
5. Bewegen Sie die Maus im Ansichtsfenster in vertikaler Richtung, um die gewünschte Anfangsposition der Stütze entlang der Stützenachse festzulegen, und bestätigen Sie diese mit einem Mausklick.

   Hinweis: Wählen Sie im Eigenschaftenfenster unter Stationierung die Definitionsart (Typ) der Anfangsstation.

6. Passen Sie ggf. die angewählte Anfangsstation im sich öffnenden Eingabefenster an.
7. Bewegen Sie neuerlich die Maus im Ansichtsfenster, um die gewünschte Endposition der Stütze bzw. des Stützenabschnitts auf der Stützenachse festzulegen, und bestätigen Sie diese mit einem Mausklick.

   Hinweis: Wählen Sie im Eigenschaftenfenster unter Stationierung die Definitionsart (Typ) der hinzuzufügenden Stationen.

8. Passen Sie ggf. die angewählte Endstation im sich öffnenden Eingabefenster an.
9. Definieren Sie im selben Eingabefenster die Unterteilung der Stütze bzw. Stützenabschnitts über die Anzahl oder die Länge der Teilelemente. Bestätigen Sie die Eingabe mit OK.
10. Fügen Sie weitere Stützenabschnitte (z.B. mit unterschiedlicher Unterteilung oder anderem Querschnitt) an die bestehende Stütze an (zurück zu 7.) oder beenden Sie die Funktion mit ESC.

Hinweis: Sie können im Zuge der oben beschriebenen Eingabeprozedur jederzeit einen Unterteilungspunkt in einem bereits vorhandenen Sützenabschnitt einfügen, indem Sie einfach auf die gewünschte Position innerhalb des bereits erstellen Stützenabschnitts klicken.
