Verschneidung unterschiedlicher Bauteile über Priorität

Die Werte für Priorität, die Sie beim Erstellen eines Bauteils festlegen, wirken innerhalb eines Teilbilds nicht nur auf Objekte gleichen Typs (wie bisher), sondern regeln auch die Verschneidung unterschiedlicher Bauteile zueinander.

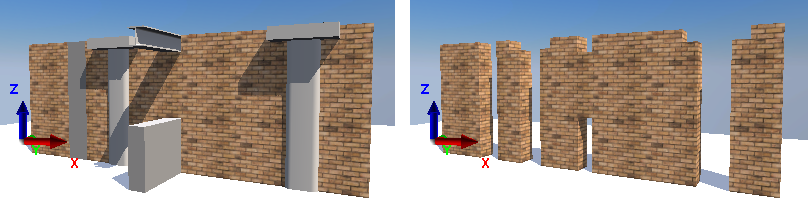

Abb.: Verschneidung unterschiedlicher Bauteile in einem Teilbild über Priorität

• Die Verschneidung erfolgt unabhängig von Bauteiltyp und Höhenlage (horizontal, vertikal, verschiedene Höhen.)
• Die Verschneidung basiert auf der Eigenschaft Priorität.
• Das Attribut Priorität kann auch in der Palette Eigenschaften oder im Dialogfeld Attribute modifizieren Dialog festgelegt werden.
• Die Verschneidung wird auch im Grundriss dargestellt (z.B. bei verschiedenen Höhen).

Sie können die Priorität auch nachträglich in der Palette Eigenschaften ändern: Dies hat den Vorteil, dass die Verschneidung des Bauteils mit allen geschnittenen Bauteilen sofort neu berechnet wird, ohne dass explizit 3D aktualisieren ausgeführt werden muss.

Hinweis: Bisher konnte man durch verschiedenen Höhenbezug unten die Verschneidung von zwei Bauteilen verhindern. Dies ist nun nicht mehr möglich; verwenden Sie stattdessen die Priorität.
