Überlappende Öffnungen

Mit der Option Oberhalb/unterhalb Schnittebene, die zunächst nur in der Palette Eigenschaften angeboten wird, legen Sie die Darstellung von überlappenden Öffnungen (Fenster, Türen, Nischen) fest.

Ist die Option aktiviert, wird die Öffnung in der Wand nicht ausgespart, sondern nur als Kontur dargestellt; die Wandschraffur bleibt erhalten. Die Formateigenschaften von Öffnung und Öffnungsobjekt können individuell zugewiesen werden. So entsteht eine korrekte Darstellung überlappender Öffnungen im Grundriss und im Plan.

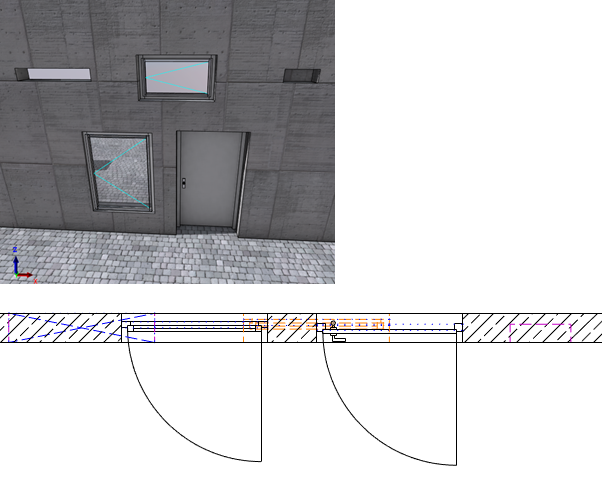

Abb.: Darstellung von Öffnungen oberhalb der Schnittebene
