Paleta „Rendr“

Výběr některého z přednastavených rozlišení jako navrhované hodnoty pro rendrování.

Upozornění: Zde nastavené rozlišení se rovněž použije jako navrhovaná hodnota ve funkci

Nastavení jiného rozlišení pro rendrovaný obrázek, než které je přednastaveno ve funkci Přednastavení pomocí palety Velikost rendru.

Fyzikální rendr může provádět mnohé výpočetní operace lépe a/nebo rychleji. Mnohé problémy vyskytující se u možnosti Standardní jako například efekty moiré u dlaždicových textur se u Fyzikálního rendru nevyskytují.

Výsledky se mohou v závislosti na modelu lišit. Proveďte proto nejlépe zkušební rendry, abyste nalezli vhodný rendr.

Můžete vybírat z metod rendrování GI (Global Illumination) a Bez GI. U metody GI můžete určovat primární a sekundární metodu.

GI {IR + IR}
Jak u primární, tak u sekundární metody se používá postup Irradiance Cache.
Toto nastavení je vhodné zejména pro vnitřní pohledy, které jsou převážně osvětlovány umělým osvětlením.
GI {IR + QMC}
U primární metody se používá Irradiance Cache a u sekundární metody Quasi Monte Carlo. V důsledku toho může výpočet trvat o něco déle.
Toto nastavení je vhodné zejména pro vnější pohledy, které jsou osvětleny převážně přirozeným světlem. Další umělé osvětlení se však rovněž zohledňuje.
GI {IR + světelné mapy}
U primární metody se používá Irradiance Cache a u sekundární metody Světelné mapy.
Tato metoda rendrování je vhodná zejména pro scény, ve kterých je v úzkém prostoru umístěno více zdrojů světla nacházejících se v blízkosti stěn nebo podobných objektů a vyzařujících rovnoběžně s nimi. Tato konstelace může u jiných metod rendrování vést k nežádoucím světelným efektům, jako např. nepravidelně rozloženým světelným bodům.

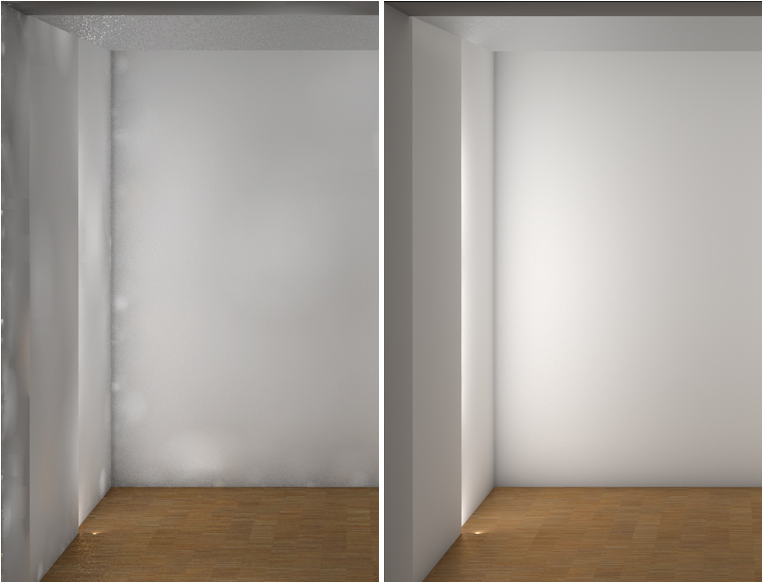

Příklad výsledku renderování bez použití a s použitím Světelné mapy:

Upozornění: Rendrování vytvořená pomocí této metody rendrování jsou zpravidla trochu jasnější než u jiných metod.
Výsledek renderování bez mapování světla (vlevo) a se střední kvalitou světelných map (vpravo).
GI {IR Legacy}, GI {IR Legacy+ QMC}
Tato nastavení odpovídají režimům renderu GI {IR + IR} a GI {IR + QMC}. Zde je však použit Irradiance Cache verzí Allplan 2017 a starších.
Používejte tyto režimy renderu v případě, že dále zpracováváte projekty z dřívějších verzí, aby byly výsledky renderu kompatibilní s již existujícími.
Žádné GI
Mód renderu bez Global Illumination je zvláště vhodný pro provádění rychlých zkušebních rendrů.
Rendrování bez globálního osvětlení poskytuje výsledky ve výrazně kratším čase. Světelné odlesky a ostré obrysy stínu jsou dobře zřetelné. Světla, barvy, průběhy barev a stínů nelze posoudit.

Tip: Protože lze pomocí GI {IR + QMC} přesněji vypočítat stíny, může být v určitých případech vhodné, provést touto metodou také rendrování vnitřních pohledů. V tomto případě je nutné počítat s delšími dobami výpočtu.
Přitom je možné kompenzovat ojediněle se vyskytující deformace obrázků případně s vyšší kvalitou (viz v Kvalita volba Přednastavení) v kombinaci s optimalizací pro vnitřní pohledy (viz volba Optimalizovat pro).

Ambient Occlusion

Metoda "Ambient Occlusion" je vedle metody "Global Illumination" technikou stínování, díky které dosáhnete reálné nastínění scenérie v nejkratších možných časech zpracování. Další výhodou této metody je vylepšení detailů tím, že dochází k dodatečnému vystínování hran a rohů.

Ambient Occlusion se používá například pro simulaci světelných podmínek při zatažené obloze bez přímého slunečního světla; tato metoda je vhodná jak pro pohled interiérový tak exteriérový.

Pokud tuto volbu aktivujete, můžete na paletě Rozšířená nastavení pod Parametry AO nastavovat další parametry.

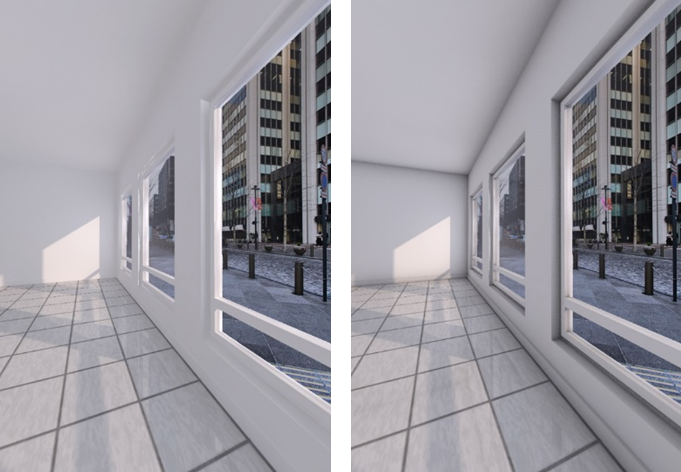

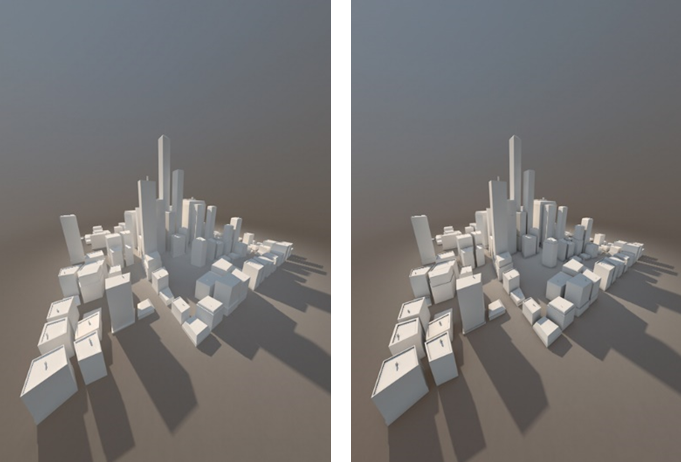

Příklady pro výsledek rendrování bez (vlevo) a s (vpravo) použití Ambient Occlusion:

Možnosti

V paletě Volby můžete určit, které optické efekty a prvky povrchu se mají ve výpočtu uplatnit.

Alfa kanál

Při aktivované volbě je pozadí obrázku maskováno Alfa kanálem, to znamená, že případně nastavená barva pozadí nebo obrázek na pozadí budou při výpočtu vynechány.

To je potřebné v případě, když se má rendrovaný obrázek transparentně umístit přes jiné pozadí (heslo: Alpha-Blending).

Virtuální rovina terénu

Pouze pokud je pomocí Okolídefinována virtuální základní rovina.

Ovládání znázornění virtuální zákldní roviny v rendrovaném obraze.

Při aktivované volbě se virtuální základní rovina při rendrování zohlední, při deaktivované volbě nikoli.

Optimalizovat pro

Optimalizuje výpočet v závislosti na nastavení pro vnější pohledy (převážně přirozené světlo) nebo vnitřní pohledy (převážně umělé osvětlení, náročné světelné poměry s nepřímo osvětlenými plochami).

Nastavení zde zvolené je přímo ovlivňováno nastavením volby Přesnost vzorků v Irradiance cache (viz paleta Rozšířené nastavení).

Globální osvětlení

Řídí gama hodnotu a tím jas celé scény ve výsledku rendrování.

Výsledky rendrování zobrazené tmavě, např. způsobené nízkými hodnotami pro Difuzní hloubku (viz paleta Rozšířené nastavení), lze takto globálně rozjasnit, přesvětlené výsledky rendrování ztmavit.

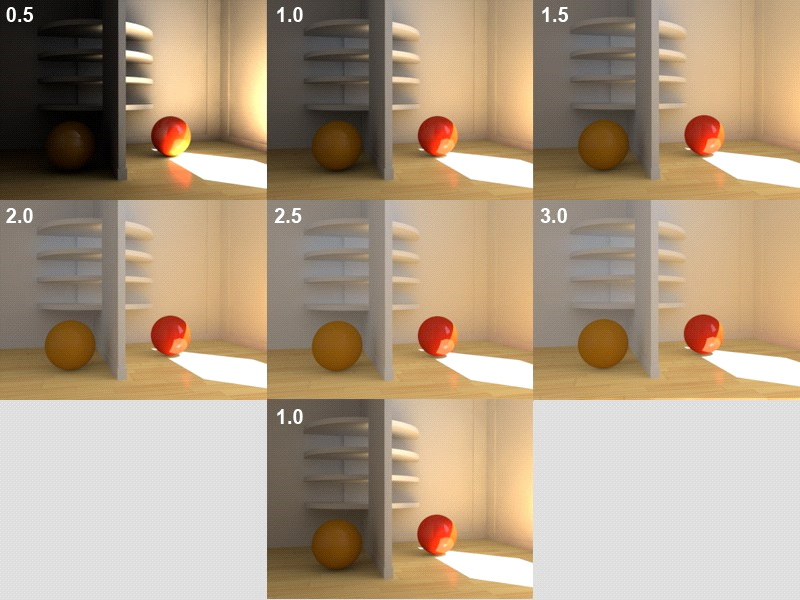

Příklady výsledku rendrování při různých hodnotách pro Globální osvětlení (= hodnota Gama):

Kvalita

Přednastavení

Výběr některého ze stupňů kvality pro rendrovaný cílový obrázek (čím vyšší je zvolený stupeň kvality, tím delší je čas výpočtu).

Nastavení stanovená pro jednotlivé stupně kvality může uživatel samostatně změnit ve volbě Rozšířená nastavení.

Rozšířená nastavení

Definování rozšířených nastavení renderu pomocí palety Rozšířená nastavení, pomocí kterých můžete individuálně upravovat kvalitu rendrovaného cílového obrázku.

Nastavení kamery

Sférická

Rendrování sférických panoramatických obrázků, ze kterých lze pomocí vhodných nástrojů opěr vytvořit 360° pohledy a kulová panoramata (viz „Vytvořit 360° pohledy“).

Pro perspektivní zobrazení se použije rektangulární projekce.

Důležité!
Aby bylo možné sférické panoramatické obrázky správně zobrazit v kulových panoramatech, musí se pro Rozlišení obrázku zvolit poměr 2:1 (např. 4 000 x 2 000 pixelů), který se nastaví v Režimu nastavení Zeměpisná šířka – zeměpisná délka, a výsledek rendrování se musí uložit ve formátu JPG nebo TIF.

Mód

Pouze je-li aktivována volba Sférická.

Definice režimu mapování

Zeměpisná šířka – zeměpisná délka
Rendrování se vytvoří jako rozvinutý povrch koule. Toto nastavení je nutné pro vytvoření panoramatických obrázků pro kulová panoramata.

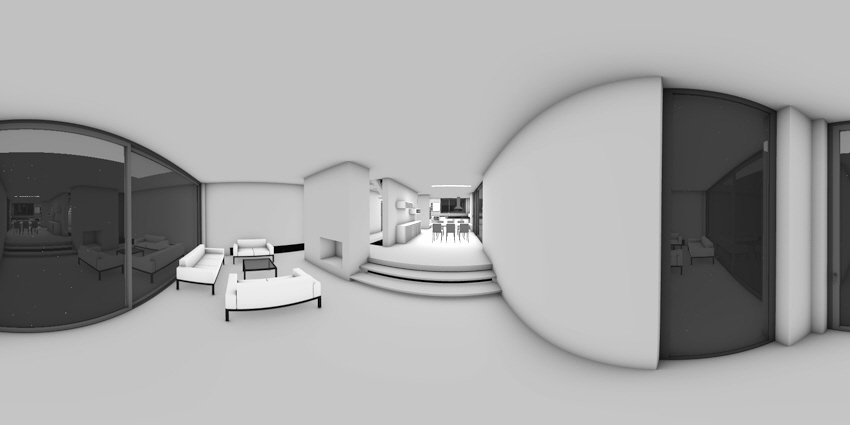

Příklad sférického panoramatického obrázku pro kulové panorama:
Výsledek rendrování perspektivního zobrazení vnitřního prostoru jako sférického panoramatického obrázku (Rozlišení obrázku: 850 x 425 pixelů = poměr 2:1; režim mapování: Zeměpisná šířka – zeměpisná délka).
Kvádr (kříž)
Rendrování je vytvořeno jako rozvinutí kvádru. Pro perspektivní zobrazení se použije 2bodová perspektiva. Toto nastavení je vhodné pouze v případě, pokud má být vytvořeno horizontální 360° panorama (válcové panorama s max. úhlem pohledu 360° x 100°).
