Modificare le proprietà dei componenti architettonici utilizzando il palette Proprietà

Modificare le proprietà dei componenti architettura

Nella palette Proprietà è possibile modificare facilmente le proprietà più importanti dei componenti architettonici.

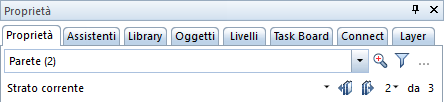

Nel caso di componenti architettonici multistrato dello stesso tipo, nella sezione più alto della palette sono disponibili ulteriori opzioni per la selezione degli strati:

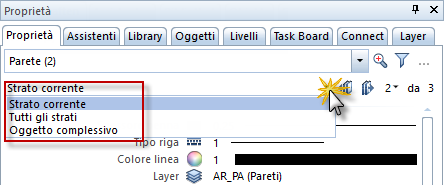

• Nel campo elenco Modalità selezione strati è possibile definire quali strati vengono visualizzati nella palette e come si ripercuotono le modifiche sugli stessi.



• Se è stata attivata come Modalità selezione strati l'opzione Strato corrente con Strato precedente e Strato successivo è possibile muoversi tra gli strati e modificare in questo modo ogni singolo strato.



  In questo caso è possibile selezionare direttamente lo strato previsto per l'elaborazione anche tramite il campo a elenco Selezione strato corrente.


• Solo se è attivata la funzione Parete per creare pareti oppure se sono attivate una o più pareti e in Modalità selezione strati è selezionata l'opzione Oggetto complessivo, allora Anteprima e Stile vengono mostrati nella palette Proprietà.
  • Nell'anteprima vengono mostrate le sezioni della parete con l'asse parete e posizione, numero e spessore degli strati. Qui può venire modificata la posizione dell'asse parete: con drag&drop posizionare l'asse parete al centro della grafica oppure ai limiti degli strati; inserendo i valori di distanza, posizionare l'asse in un punto qualsiasi all'interno della sezione della parete.
  • Con Stile viene assegnato uno stile a una o più pareti (altri oggetti sono in preparazione). Lo Stile viene salvato con l'oggetto. Se viene assegnato un altro stile, l'oggetto cambia. Lo stile si comporta, quindi, in modo analogo a una risorsa (ad es. il tratteggio). Gli stili utilizzati nel progetto vengono salvati nello stesso.

Nel settore Formato è possibile modificare direttamente per la maggior parte dei componenti architettonici oppure per i relativi strati le normali Proprietà formato (ad es. spessore penna, tipo riga, colore linea, layer).

Per i seguenti componenti architettonici, è possibile inoltre modificare le proprietà che influiscono sulla rappresentazione del componente nella visualizzazione e le qualità dei componenti: Fondazioni, parete (anche profilo parete), cordolo (come parete), lesene, solaio, pilastro, canna fumaria, vano (senza superfici finitura), facciata, ringhiera (come posa di una macro o SmartParts), corpi architettonici e corpi architettonici convertiti.

Queste proprietà si trovano riassunte in due sezioni separate:

• Presentazione
• Attributi

In presenza di componenti architettonici idonei nel settore Geometria è possibile anche modificare alcune proprietà geometriche, come ad es. punto inserimento, angolo, scala in pose macro oppure SmartPart.

Se si desiderano modificare Proprietà diverse da quelle contenuta nella palette, per i singoli oggetti è possibile richiamare Cambia proprietà oggetto selezionato (nella barra strumenti della palette) la finestra di dialogo già nota dal primo inserimento dell'oggetto per le proprietà oggetto. Se vengono attivati ​​più oggetti dello stesso tipo di oggetto, è necessario dapprima ridurre la selezione degli oggetti attivati ​​all'oggetto pertinente.

Nota: Le proprietà che descrivono la geometria e la posizione dei componenti architettonici possono essere modificate utilizzando "Modifica oggetto diretta" o funzioni di modifica convenzionali.

Come modificare le proprietà componenti architettura nella palette "Proprietà"

• Sarà visualizzata la palette Proprietà

1. Attivare i componenti interessati.

   Utilizzare le possibilità consuete per l'Attivazione degli elementi oppure filtrare i componenti con Filtra gradualmente (nella palette della barra strumenti superiore).

2. Se i componenti attivati ​​sono costituiti da più elementi:
   Mediante il campo elenco selezionare con Elementi gli elementi dei quali si desiderano modificare le proprietà.

   Nota: Le proprietà degli elementi in grigio non possono essere modificati direttamente nella palette Proprietà. Per farlo utilizzare, una volta scelta l'elemento, la funzione Cambia proprietà oggetto selezionato nella barra degli strumenti superiore della palette (possibile solo per i singoli elementi).

3. Per modificare le proprietà di una parete oppure assegnare uno stile alla parete:
   nel menu pulldown Modalità selezione strati selezionare l'opzione Oggetto complessivo.
   Assegnare uno Stile a una o più pareti oppure modificare nell'anteprima con drag&drop la posizione dell'asse parete. Nei settori Formato e Attributi modificare le impostazioni della parete totale.
4. Se si desiderano modificare le proprietà di componenti multistrato:
   nel menu pulldown Modalità selezione strati selezionare l'opzione Strato corrente con Strato precedente / Strato successivo oppure mediante il menu pulldown Selezione strato corrente.
5. Modificare uno o più componenti desiderati (le proprietà in grigio non possono essere modificate).

   Per farlo, cliccare sulla proprietà e modificare il valore corrente.

   Oppure:

   Con il pulsante Rileva rilevare il valore di un componente esistente.

   Nota: I pulsanti di acquisizione possono essere nascosti o visualizzati dal menu contestuale della palette Proprietà.

6. Se si desidera modificare la rappresentazione del componente nella visualizzazione:
   Nel settore Presentazione fare clic su Superficie e quindi su .

   Nella palette Aspetti a questo punto sarà possibile assegnare al componente un aspetto personalizzato, come noto dalla funzione Personalizza aspetti elementi 3D, architettura.

   Per i corpi 3D è possibile inoltre modificare la modalità del mapping e della scala, offset e angolo phong della texture.
   In Pareti il settore Presentazione viene mostrato, solo se nel menu pulldown Modalità selezione strati è selezionata l'opzione Strato corrente oppure Tutti gli strati. Il settore Anteprima è quindi nascosto.

7. Se si desidera modificare o integrare la definizione dell'attributo del componente:
   Fare clic nel settore Attributi sull'attributo pertinente e modificare il suo valore corrente.

   Oppure:

   Fare clic accanto ad Attributi su Altri attributi.

   Nella finestra di dialogo Modifica attributi ora sarà possibile assegnare nuovi attributi al componente oppure modificare il valore di attributi già assegnati, come già noto per la funzione Modifica attributi.

   Suggerimento: Grazie a oppure Mostra attributi in sola lettura è possibile mostrare oppure nascondere gli attributi per ottenere una migliore overview.

8. Se si desidera assegnare uno o più attributi a uno o più componenti evidenziati:
   passare al campo Attributi e fare clic su Assegna nuovo attributo.

   Nella finestra di dialogo Selezione attributi è possibile ora selezionare uno o più attributi nuovi e assegnarli ai componenti evidenziati.

9. Per chiudere la modifica, disattivare il componente con ESC o con un clic nell'area grafica.
