Parametri nicchia, rientranza, traccia, foro

Qui è possibile selezionare se nella parete devono essere inserite nicchie, tracce, rientranze oppure fori.

(1) Nicchia
(2) Rientranza
(3) Nicchia poligonale
(4) Rientranza poligonale
Figura: differenze fra nicchia/rientranza e nicchia/rientranza poligonale.

Avviso: contrariamente alle nicchie, le rientranze non vengono detratte nel calcolo delle quantità delle superfici laterali corrispondenti.

Avviso: Il tipo di apertura

Apertura qualsiasi con contorno salvato prevede che innanzitutto venga disegnata con le funzioni del task Costruire la pianta del contorno dell'apertura con la forma e le misure desiderate e che questa venga salvata come simbolo. Altezza / lunghezza e larghezza dell'apertura derivano dall'altezza / lunghezza e larghezza del simbolo. Durante l'immissione, queste misure non possono essere cambiate.

Avviso: il punto quota di un Apertura qualsiasi con contorno salvato come simbolo in direzione Z deriva dai parametri Altezza spigolo sopra oppure Altezza spigolo sotto (l'altezza dell'apertura non è modificabile). La larghezza dell'apertura si ottiene dalla larghezza del simbolo.

Questo parametro può essere immesso per le nicchie e le rientranze; a tal proposito fare clic sul pulsante.

Per aggiungere un nuovo valore ai valori di input della libreria, fare clic su e immettere il valore.

Per rimuovere una voce, prima evidenziarla e dopo fare clic su .

Per cambiare una voce esistente, caricarla nel campo di input, evidenziarla e quindi fare clic su . Importante: le voci così cambiate non vengono aggiunte e salvate nella selezione.

Questo parametro può essere immesso per le nicchie e le rientranze; a tal proposito fare clic sul pulsante.

Se deve essere costruito un foro passante, la sua profondità deve come minimo corrispondere a quella dello spessore parete.

Definire l'altezza dello spigolo inferiore della nicchia / della rientranza.

Questo parametro può essere immesso per le nicchie e le rientranze.

Questo parametro viene visualizzato solo per le aperture a forma di poligono regolare.

Immettere il valore desiderato.

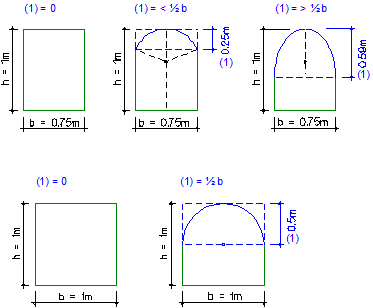

(1) Altezza freccia
Fig.: Esempio altezza freccia sopra

Questo è il valore dello spigolo superiore del parapetto fino all'inizio del simbolo dell'arco.

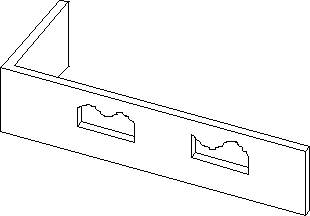

Il tipo apertura Apertura qualsiasi con contorno salvato come simbolo, consente di rilevare il contorno della vista di un'apertura salvato come simbolo.

La forma dell'apertura viene rappresentata con la sua altezza e larghezza massima nel campo Anteprima.

Definire la quota dell'apertura facendo clic su Altezza.... L'altezza può avere un valore assoluto, relativo al livello standard, relativo a un livello libero o relativo a una superficie riferimento oppure essere riferita a un componente già presente.

Qui si indica il riferimento altezza dello spigolo sotto e sopra mediante dei simboli. Cambiare il riferimento altezza facendo clic su Altezza....

Qui è possibile definire se la traccia, la rientranza e il foro della parete devono essere rappresentati in sezione e in proiezioni 3D.

Salvare l'apertura nicchia, rientranza, traccia, foro come file preferito facendo clic su

.
Fare clic su

per aprire e caricare un file preferito già salvato.

Qui è possibile definire come devono essere rappresentate in pianta le nicchie, le tracce, le rientranze e i fori parete.

Se si desidera inserire una macro già definita nell'apertura, fare clic su

e selezionare la macro desiderata nella palette Library.
