Girare elemento 3D rispetto a un punto fisso in due direzioni

Funzione Gira liberamente elementi 3D

Girare gli elementi 3D rispetto a un punto fisso in due direzioni

1. Fare clic su Gira liberamente elementi 3D (vedi).


   Richiamare Gira liberamente elementi 3D in uno dei seguenti modi

   • Actionbar: Settore fase Modifica
   • Actionbar: Ruolo Costruzione Compito Modellazione Area task Oggetti 3D

   • Barra menu: Cambia Avanzato Modellatore 3D

   • Palette: Funzioni campo Cambia nel modulo:

   Modellazione 3D

2. Attivare l'elemento che deve essere ruotato (vedi 1. nella figura).
3. Selezionare il punto fisso rispetto al quale deve essere ruotato l'elemento (vedi 2. nella figura).
4. Selezionare il punto direzione per la prima rotazione (punto partenza della prima direzione rotazione, vedi 3. nella figura).
5. Selezionare il punto direzione di destinazione per la prima rotazione (punto destinazione della prima rotazione, vedi 4. nella figura).
6. Selezionare il punto direzione di ausilio per la seconda rotazione (punto partenza della seconda rotazione, vedi 5. nella figura).
7. Selezionare il punto direzione ausiliario di destinazione per la seconda rotazione (punto destinazione della seconda rotazione, vedi 6. nella figura).

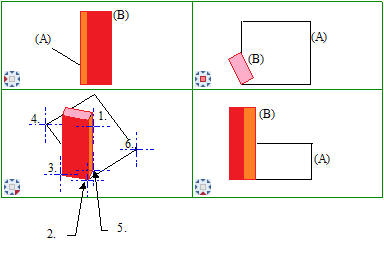

   (A) superficie
   (B) parallelepipedo
   1. Questo parallelepipedo deve essere ruotato
   2. Punto fisso
   3. Da punto direzione
   4. A punto direzione
   5. Da punto direzione ausiliario
   6. A punto direzione ausiliario

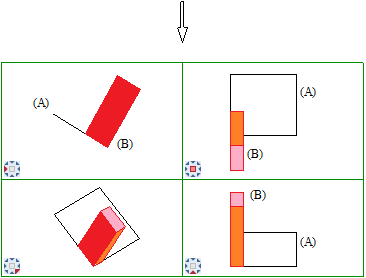

   Il parallelepipedo viene ruotato parallelamente e perpendicolarmente alla superficie.



   (A) superficie
   (B) parallelepipedo
