Rettangolo 3D, parallelo agli assi

Funzione Linea 3D

Disegnare un rettangolo 3D parallelo agli assi e alla pianta

1. Fare clic su Linea 3D (vedi).


   Richiamare Linea 3D in uno dei seguenti modi

   • Actionbar: Ruolo Costruzione Compito Modellazione Area task Oggetti 3D

   • Barra menu: Crea Avanzato Modellazione 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellazione 3D

2. Passare alla barra strumenti di dialogo Linea 3D e fare clic su Rettangolo 3D.

   Suggerimento: Indietro consente di annullare gradualmente le immissioni.

3. Per disegnare un rettangolo 3D, passare alle opzioni d'immissione e selezionare uno dei seguenti ausili di disegno:
   • Immetti con diagonale: qui si definiscono le dimensioni del rettangolo 3D immettendo i due punti diagonale.
     Opzionalmente, il valore della lunghezza e della larghezza del rettangolo 3D può anche essere immesso da tastiera.
   • Immetti partendo dalla linea base: qui si definisce una linea di base e la larghezza del rettangolo.
     Opzionalmente, dopo aver stabilito i punti finali della linea di base, il valore della larghezza del rettangolo 3D può essere immesso anche da tastiera.
   • Immetti partendo dalla mediana: qui si definisce la linea mediana e la semi-larghezza del rettangolo 3D.
     Opzionalmente, dopo aver stabilito i punti finali della mediana, il valore della semi-larghezza del rettangolo 3D può essere immesso anche da tastiera.
   • Immetti partendo dal centro: qui si definisce il centro e un vertice del rettangolo 3D.
     Opzionalmente, dopo aver stabilito il centro, il valore della lunghezza e della larghezza del rettangolo 3D può essere immesso anche da tastiera.

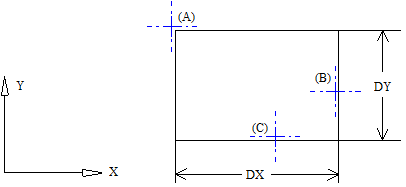

     (A) vertice
     (B) punto in direzione X
     (C) punto in direzione Y

     Avviso: se il primo punto del rettangolo 3D viene posato in un piano di lavoro, questo viene creato rispetto agli assi locali di questo piano.
