Palette Schnittführung erzeugen

Hinweis: Die Einfache Methode bietet schnellen Zugriff auf alle Eigenschaften, die üblicherweise von Architekten benötigt werden.

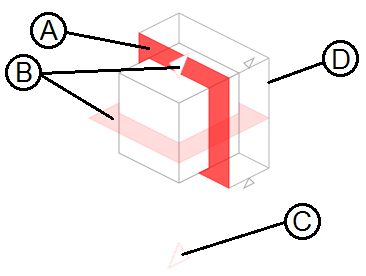

Hier legen Sie die Schnittart Vertikalschnitt, Horizontalschnitt von oben, Horizontalschnitt von unten (für Deckenuntersichten) und die Darstellung des Schnittkörpers durch Klicken in die Grafik fest.

(A) Vertikalschnitt
(B) Horizontalschnitt von oben
(C) Horizontalschnitt von unten
(D) Schnittkörper darstellen/ausblenden

Legen Sie Schnittart und Darstellung des Schnittkörpers durch einen Klick in die Grafik fest.

Hinweis: Die Erweiterte Methode bietet Zugriff auf die Eigenschaften, die üblicherweise von Ingenieuren benötigt werden.

Mit dieser Option legen Sie fest, wie sich die Blickrichtung auf die Schnittdarstellung auswirkt:

Normal: Der Blickrichtungswinkel bezieht sich auf die Darstellung der aktivierten Elemente im Grundrissfenster.
Frei: Von einer beliebigen Projektion z.B. Isometrie wird die Ansicht dargestellt.

Mit dieser Option legen Sie fest, wie der Schnitt dargestellt wird:

Blicken, um den Schnitt vom Standpunkt des Betrachters aus real darzustellen. Die untere Schalungskante wird hierbei immer horizontal abgesetzt, d.h. waagerechte Kanten sind, von welcher Seite man auch schaut, immer waagerecht.
Klappen, um den Schnitt geklappt darzustellen. Der Schnitt wird hierbei einfach senkrecht zur Blickrichtung umgeklappt.

Mit Hilfe der Option Deckenuntersicht legen Sie fest, ob Sie eine für den Architekten übliche Deckendraufsicht (Option deaktiviert, Voreinstellung) oder eine für den Ingenieur übliche Deckenuntersicht (Option aktiviert) erzeugen möchten.

Diese Option können Sie nur dann festlegen, wenn Sie den Bezugsmodus Blicken gewählt haben.

Mit dieser Option können Sie bei der Schnittführung die Lage der Schnitttiefe bzw. den Schnittkörper darstellen lassen.

Der Schnittkörper wird in allen Projektionen am Bildschirm dargestellt, aber nicht gedruckt. Sie können den Schnittkörper mit Griffen modifizieren.

Hier geben Sie eine beliebige Schnittbezeichnung ein. Es wird der auf die größte vorhandene Schnittbezeichnung folgende Wert vorgeschlagen.
Hinweis: Beim Kopieren einer Schnittführung wird die Schnittbezeichnung automatisch hochgesetzt.

Bei der Festlegung der Schnittführung innerhalb von vorhandenen Ansichten oder Schnitten wird der Parameter Höhe aus Elementen ausgeblendet. Die Ausdehnung senkrecht zur Zeichenebene wird grundsätzlich aus der angeklickten Ansicht/dem angeklickten Schnitt übernommen.

Während Sie bei Schnitten von Ansichten/Schnitten in z-Richtung die übernommenen Werte für Oberkante und Unterkante ändern können, ergeben sich bei Schnitten von Ansichten/Schnitten in x- und y-Richtung die Oberkante und Unterkante erst aus der Festlegung der Schnittführung. Aus diesem Grund werden in diesen Fällen diese Parameter nach dem Anklicken der Ansicht/des Schnitts ausgeblendet.

Hier legen Sie fest, ob die Schnittlinie wie Hilfskonstruktion gezeichnet und damit nicht gedruckt wird.
Die Schnittbezeichnung wird immer abgesetzt. Sie kann jedoch auch in Hilfskonstruktion dargestellt und damit nicht gedruckt werden.
