Hier legen Sie die Textparameter für die Schnittbezeichnung fest (Schriftart, -größe etc.). Die Schnittbezeichnung wird im Winkel der Schnittlinie abgesetzt.

Bei Zeichnung legen Sie fest, ob die Schnittlinie unterbrochen (Voreinstellung) oder durchgezogen dargestellt wird.

Wenn die Option unterbrochen aktiviert ist, können Sie die Länge der Linienstücke festlegen.

Bei Richtungssymbol absetzen legen Sie fest, ob die Schnittlinie mit Richtungssymbolen dargestellt wird.

Ist diese Option aktiviert, dann können Sie bei Richtungssymbol ein Richtungssymbol auswählen und bei Größe in mm/Zoll die Größe des Richtungssymbols eingeben (bei Eingabe von 0 wird die Größe automatisch festgelegt).

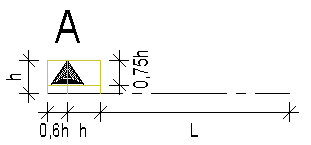

Das Richtungssymbol wird innerhalb einer Min-Max-Box erzeugt, deren Höhe der vorgegebenen Größe entspricht und deren Breite das 1,6-fache dieser Höhe beträgt. Bei der Vorgabe von 0 für die Größe wird als Höhe der Min-Max-Box die Texthöhe der Beschriftung verwendet.

Die Höhe des eigentlichen Symbols beträgt 3/4 der Höhe der Min-Max-Box. Der Abstand der Spitze des Symbols zur inneren Kante der Min-Max-Box ist mit der Höhe identisch.

L = Länge der Linienstücke

Hinweis: Die Länge der Linienstücke beginnt erst im Anschluss an die Min-Max-Box des Richtungssymbols.
