Superficie cerchio 3D, perpendicolare a spigolo/curva

Funzione Superficie 3D

Come disegnare una superficie cerchio 3D in posizione centrale e perpendicolare a uno spigolo/curva

1. Fare clic su Superficie 3D (vedi).


   Richiamare Superficie 3D in uno dei seguenti modi

   • Actionbar: Ruolo Costruzione Compito Modellazione Area task Oggetti 3D

   • Barra menu: Crea Avanzato Modellazione 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellazione 3D

2. Passare alla barra strumenti di dialogo Superficie 3D e fare clic su Superficie cerchio 3D.

   Suggerimento: Indietro consente di annullare gradualmente le immissioni.

3. Nelle Opzioni di immissione selezionare l’opzione Cerchio da centro su spigolo/curva.
4. Definire come deve essere chiusa la superficie circolare:
   • Settore cerchio
     Le superfici dell’arco di cerchio vengono chiuse con linee che partono dai punti finali dell'arco e arrivano al centro del cerchio.
   • Corda cerchio
     Le superfici dell’arco di cerchio vengono chiuse con una corda tra i punti finali dell'arco.
5. Attivare lo spigolo o la curva per il punto medio.

   Sul puntatore viene visualizzato un cerchio come anteprima.

6. Immettere il centro del cerchio sullo spigolo o sulla curva.
7. Immettere il raggio del cerchio.
8. Immettere il punto iniziale e finale e l’angolo iniziale e delta della superficie di cerchio. Premendo ESC qui, si disegna un cerchio completo.

   La superficie di cerchio viene disegnata nel punto medio perpendicolarmente allo spigolo/curva.

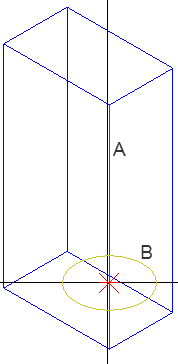

   (A) Spigolo di un parallelepipedo
   (B) Anteprima cerchio

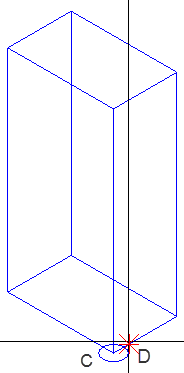

   (C) Centro su spigolo/curva
   (D) Raggio (clic o tastiera)

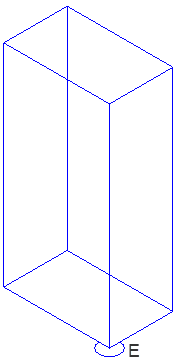

   (E) Arco di cerchio sullo spigolo del parallelepipedo

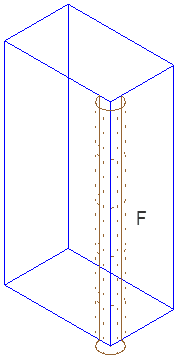

   (F) Arco di cerchio convertito in superficie lungo lo spigolo del parallelepipedo con “Estrudi lungo percorso”
