Palette "Tipo vista" (per procedura render "Sketch")

Campo elenco Tipo vista / Palette Tipo vista

La procedura di render Sketch rappresenta il modello con lo stile "schizzo a mano libera". Vengono rappresentati solo gli elementi 3D.

Questa procedura render sta alla base del tipo vista predefinito Sketch.

Avviso: la procedura render Sketch è disponibile solo se nelle Opzioni Ambiente lavoro - Mostra è stata attivata l'opzione OpenGL finestra grafica - utilizza. Questo ha conseguenze su tutti i tipi vista che utilizzano la procedura render Sketch.

Parametro

Nome

Qui è possibile cambiare il nome del tipo vista.

Procedura render

Sketch (non è modificabile per il tipo vista predefinito Sketch)

Impostazioni

Tipo riga

Qui si definisce con quale penna devono essere disegnati gli spigoli e quindi, ad esempio, matita 1-3, mano libera, penna a sfera, pennarello, pennarello spesso.

Spessore

Spessore riga della penna per gli spigoli.

Sporgenza spigoli

Sporgenza spigoli sui punti di intersezione delle linee

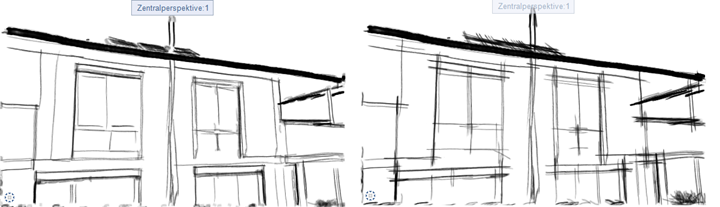

Esempi risultato rendering con impostazioni differenti per la sporgenza spigoli:

Grado dettaglio

Visibilità degli spigoli / linee in base alla loro lunghezza in pixel.

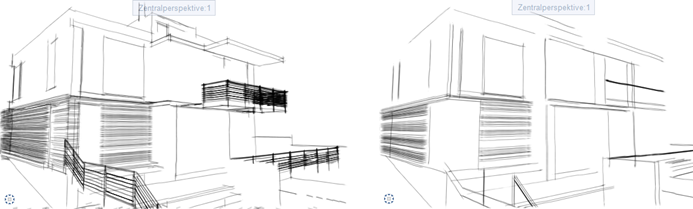

Esempi risultato rendering con impostazioni differenti per il grado dettaglio:

Elimina giuntura superfici

Rappresentazione delle giunture superficie in base all'angolo dei segmenti delle superfici adiacenti (paragonabile con la procedura render Calcolo hidden).

Angolo / sensibilità

Solo se è stata attivata l'opzione Elimina giuntura superfici.

Angolo e dimensione dei segmenti superficie adiacenti da fondere.

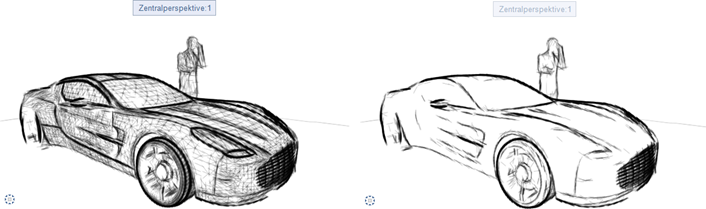

Esempi risultato rendering con impostazioni differenti per l'angolo:

Aspetto

Qui si definisce se gli aspetti devono essere rappresentati.

Post-processo

Post-processo

Le opzioni disponibili in Post-processo cambiano ulteriormente la rappresentazione in un tipo vista (la maggior parte delle opzioni servono per migliorare i tipi di vista che impiegano la procedura di render ombreggiata):
