IFC-Objekttyp bzw. IFC-ObjektSubtyp zuweisen, wichtige Schritte

IFC-Objekttyp und IFC-ObjektSubtyp können bereits beim Erstellen eines Bauteils oder nachträglich zugewiesen werden.

Hinweis: Verwenden Sie das Attribut IFC-Objekttyp nur dann, wenn es benötigt wird. IFC-Objekttyp bewirkt, dass das Element als BRep (Flächenmodell) exportiert wird. Allplan Elemente werden normalerweise automatisch den passenden IFC Klassen zugeordnet (Wände, Stützen, ...).

So weisen Sie einem Bauteil einen IFC-Objekttyp bzw. IFC-ObjektSubtyp zu

1. Klicken Sie auf eine Funktion zum Erstellen eines Bauteils wie z.B. Wand (Aufruf), öffnen Sie das Dialogfeld Eigenschaften und klicken Sie auf Attribute....


   Rufen Sie Wand auf eine der folgenden Arten auf

   • Actionbar: Rolle Architektur Aufgabe Rohbau Aufgabenbereich Bauteile

   • Menüleiste: Erzeugen Architektur Basis: Wände, Öffnungen, Bauteile

   • Tastatur: STRG+W

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Basis: Wände, Öffnungen, Bauteile

   oder

   Klicken Sie mit der rechten Maustaste auf ein bestehendes Bauteil und dann im Kontextmenü auf Attribute modifizieren (Aufruf).



   Rufen Sie Attribute modifizieren auf eine der folgenden Arten auf

   • Menüleiste: Ändern Zusätzliche Module Attribute

   • Palette: Funktionen Bereich Ändern im Modul:

   Attribute

2. Klicken Sie im Dialogfeld Attribute definieren und zuweisen auf Neues Attribut zuweisen.
3. Wählen Sie im Dialogfeld Attributauswahl im Bereich Standard die Attributgruppe IFC.
4. Wählen Sie in der rechten Spalte das Attribut IFC-Objekttyp (bzw. IFC-ObjektSubtyp) aus, und klicken Sie auf OK.

   Das Attribut IFC-Objekttyp wird mit der Einstellung Undefiniert in das Dialogfeld Attribute definieren und zuweisen eingefügt.

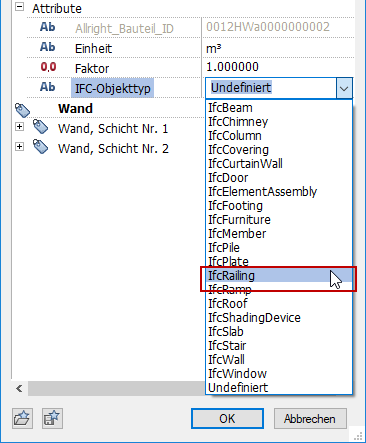

5. Klicken Sie auf Undefiniert, und wählen Sie einen der angebotenen Attributwerte aus.



   In der Dropdownliste sind die 20 häufigsten IFC-Objekttypen enthalten. Falls der gewünschte Attributwert fehlt, klicken Sie in die Zeile und geben die gewünschte Bezeichnung mit der Tastatur ein, und bestätigen Sie mit EINGABE. Der eingegebene Attributwert wird gemerkt und wird bei der nächsten Attributauswahl wieder angeboten.



   Hinweis: Für IFC-ObjektSubtyp steht keine Auswahlliste zur Verfügung. Geben Sie den gewünschten Attributwert in Großbuchstaben mit der Tastatur ein.

6. Bestätigen Sie das Dialogfeld Attribute definieren und zuweisen mit OK.

   Damit haben Sie dem Bauteil den gewünschten IFC-Objekttyp (bzw. IFC-ObjektSubtyp) zugewiesen. Dies wird beim IFC Export berücksichtigt.
