SmartPart mit Höhenbezug versehen

Allplan bietet die Möglichkeit, Objekte wie z.B. Möbel mit einem Höhenbezug zu versehen, damit in bestimmten Darstellungen die Höhe des Fußbodenaufbaus berücksichtigt wird. Insbesondere bei importierten SmartParts ist dieser Höhenbezug nicht enthalten; Sie können diesen jedoch schnell und einfach nachträglich zuweisen.

So weisen Sie einem SmartPart nachträglich den Höhenbezug zu

• Das SmartPart wurde bereits auf dem Teilbild platziert.

1. Klicken Sie mit der rechten Maustaste auf das SmartPart, das nachträglich einen Höhenbezug erhalten soll, und dann im Kontextmenü auf SmartPart Verlegungs-Attribute modifizieren.

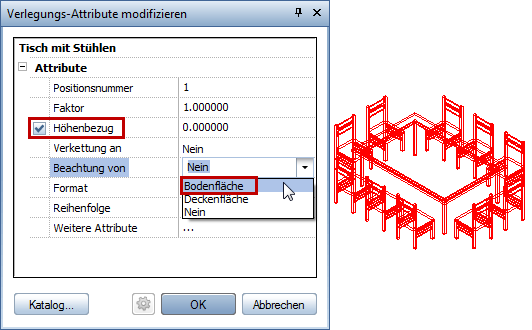

2. Im Dialogfeld Verlegungsattribute modifizieren aktivieren Sie die Option Höhenbezug.
3. Bei Beachtung von wählen Sie die gewünschte Option:
   • Z.B. bei Möbeln wählen Sie die Option Bodenfläche.
   • Z.B. bei Lampen wählen Sie die Option Deckenfläche.



4. Bestätigen Sie mit OK.
