Festlegen von Formateigenschaften über den Layer

Im Dialogfeld Layer können Sie einstellen, dass ein Element seine Formateigenschaften Stiftdicke, Strichart und Linienfarbe automatisch von seinem Layer übernimmt.

Dazu sind folgende zwei Schritte notwendig:

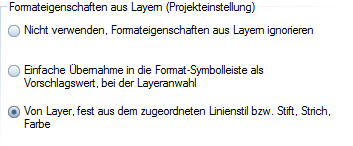

• In der Registerkarte Formatdefinition wählen Sie eine der drei Möglichkeiten zur Übernahme der Formateigenschaften aus dem Layer. Diese Einstellung gilt für das aktuelle Projekt. Sie gilt für alle von nun an gezeichneten Elemente, bis Sie die Einstellung wieder ändern. Bei einer Netzinstallation mit Workgroupmanager müssen Sie als Administrator angemeldet sein, um hier Einstellungen vornehmen zu können.


  Der Workgroupmanager ist ein Programm, das die Organisation von CAD Arbeitsplätzen in lokalen Netzwerken übernimmt. Der Workgroupmanager ermöglicht es, dass von jedem Arbeitplatz aus alle Projekte auf allen Rechnern erreichbar sind. Er ermöglicht, dass mehrere Benutzer zeitgleich auf das gleiche Projekt zugreifen können, und stellt die Datenkonsistenz sicher.



• In der Registerkarte Layeranwahl/Sichtbarkeit stellen Sie ein, welche der drei Formateigenschaften Stiftdicke, Strichart und Linienfarbe dann tatsächlich vom Layer übernommen werden sollen.



Was möchten Sie tun?

Formateigenschaften eines Elements automatisch vom Layer übernehmen

Formateigenschaften an Layer zuweisen

Einstellung ‚von Layer' nachträglich an Elemente zuweisen

Einstellung ‚von Layer' nachträglich von Elementen entfernen
