Manto copertura, parametri

Qui si seleziona su quali livelli tetto deve essere disegnato il manto di copertura:

Su tutti i livelli del tetto/abbaini
(immissione in un passaggio; nessuna sporgenza tetto abbaini possibile)

I corpi non inclusi nei livelli del tetto (come ad es. gli abbaini) non vengono considerati
(il corpo dell'abbaino viene ignorato)

Solo gli elementi del tetto inclusi nei livelli del tetto (come ad es. gli abbaini)
(il corpo dell'abbaino deve essere incluso completamente nel corpo del tetto,
sono possibili sporgenze tetto con abbaini)

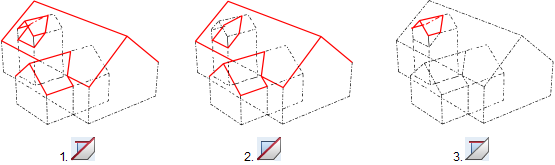

Esempi tipi di immissione

(1) Su tutti i livelli del tetto/abbaini
(2) I corpi non completamente inclusi nei livelli tetto (come ad es. gli abbaini) non vengono considerati (tagliati)
(3) Solo i corpi interamente inclusi nei livelli del tetto (es. abbaino)

Qui si immette la distanza dello spigolo inferiore del manto di copertura sopra/sotto (+/-) rispetto ai livelli del tetto.

Qui si stabilisce se l'immissione del manto di copertura in pianta viene effettuata rispetto allo spigolo superiore oppure allo spigolo inferiore del manto di copertura stesso.

Di norma, la posizione dello spigolo inferiore del manto di copertura è nota (ad esempio spigolo superiore travatura). La posizione proiettata dello spigolo superiore (che viene disegnata in pianta) viene calcolata automaticamente in base alla testa della gronda, all'inclinazione e allo spessore del manto di copertura.

Selezionando Spigolo sotto, in pianta si potrebbe ottenere una posizione diversa da quella dei punti selezionati via clic.

Attivando per i singolo parametri/attributi la casella di controllo Uguale in tutti gli strati, tutti gli strati hanno le stesse impostazioni del primo strato. Ulteriori modifiche hanno effetto su tutti gli strati e vengono quindi immesse indipendentemente dallo strato.

Facendo clic con il tasto destro del mouse in una posizione qualsiasi del titolo, viene visualizzato un menu contestuale per nascondere le proprietà che non sono necessarie.

Facendo clic con il tasto destro del mouse su una qualsiasi colonna, viene visualizzato un menu contestuale per la modifica degli strati.

Esistono le seguenti possibilità:

Capovolgi strati finitura
Inserisci nuovo strato sopra la riga evidenziata
Inserisci nuovo strato sotto la riga evidenziata
Rimuovi riga evidenziata

Fare clic nella colonna dello strato corrispondente e selezionare lo spessore oppure immettere il valore.

Per salvare un nuovo spessore nella libreria, fare inanzitutto clic su e quindi immettere il valore.

Per rimuovere un record, selezionarlo e quindi fare clic su .

Per modificare un record esistente, caricarlo nel campo d'immissione, evidenziarlo e fare clic su . I record modificati non vengono aggiunti e salvati nella selezione.

In base al tipo di opera assegnata è possibile estrarre diverse liste di computo.

Per assegnare un'opera, selezionare la voce desiderata.

La priorità influisce sull'intersezione dei elementi che fanno parte dello stesso gruppo componenti. Gli elementi che hanno priorità maggiore hanno la precedenza rispetto a quelli con priorità più bassa.

Se ad es. si disegna una parete orizzontale (con una certa priorità) e successivamente una verticale (con priorità maggiore), dalla parete orizzontale (quella a priorità più bassa) viene 'ritagliata' la parte di intersezione e quindi viene a formarsi un buco.
L'intersezione ha effetto solo con i componenti che fanno parte dello stesso gruppo componenti. Il componente non "reagisce" ai componenti che fanno parte di un altro gruppo.

(1) Da questa parete viene 'tagliato' un pezzo

Gruppo componenti, Panoramica

Il tipo di computo consente di analizzare gli elementi con diverse liste.

I diversi spessori parete possono quindi essere calcolati in base al volume o alla superficie.

Per assegnare un tipo di computo, selezionare la registrazione desiderata.

Le funzioni riportate di seguito per la modifica dell'ordine e l'acquisizione dei singoli strati si trovano anche nel menu contestuale delle colonne:

Qui si definiscono le proprietà formato del manto di copertura oppure dei singoli strati che lo compongono.

Avviso: le proprietà selezionate nella palette Proprietà non hanno alcun effetto sul manto copertura; valgono le impostazioni effettuate qui.

Assegna il layer personalizzato all'elemento architettonico oppure ai singoli strati dei componenti multistrato.
Per la selezione del layer viene aperta la scheda Selezione layer/Visibilità della finestra dialogo 'Layer'.

Avvertenza: le impostazioni di base della gestione layer come ad esempio Proprietà formato 'da Layer' e 'da Layer', stile linea vengono considerate nel dialogo e contrassegnate con il simbolo dei layer; successivamente l'immissione è bloccata.

Qui è possibile assegnare oppure cambiare le proprietà aspetto personalizzate del manto copertura oppure dei singoli strati che lo compongono. Questa sarà rappresentate nelle finestre grafiche con tipo vista Animazione.

Per selezionare un tratteggio, fare clic nel campo Tratteggio e selezionare il tipo desiderato.
Se il tratteggio deve avere un riempimento di sfondo, fare clic sul campo Riempimento e quindi selezionare il colore desiderato.

Per nascondere il tratteggio, disattivare la casella di controllo Tratteggio.

Per selezionare un retino, fare clic nel campo Retino e selezionare il tipo desiderato.
Se il retino deve avere un riempimento di sfondo, fare clic sul campo Riempimento e quindi selezionare il colore desiderato.

Per nascondere il retino, disattivare la casella di controllo Retino.

Per selezionare un Riempimento, fare clic nel campo Riempimento e selezionare il colore desiderato.
Oltre al riempimento è possibile selezionare anche un Tratteggio o un Retino; il riempimento serve come colore di sfondo.

Per nascondere il riempimento, disattivare la casella di controllo Riempimento.

Per selezionare un'area pixel, fare clic nel campo Area pixel e selezionare il file desiderato.

Per nascondere l'area pixel, disattivare la casella di controllo Area pixel.

Per selezionare uno stile area, fare clic nel campo Stile area e selezionare lo stile area desiderato.

Lo Stile area deve essere già stato definito.

Per nascondere lo stile area, disattivare la casella di controllo Stile area.

Avviso: la finitura del manto di copertura può essere rappresentata in una sezione architettonica. Le impostazioni corrispondenti vengono eseguite in

Calcolo hidden, wireframe, Calcolo hidden, sub-palette Formati.

La scheda Totale riunisce le tre schede: Parametri, attributi, Proprietà formato e Mostra campiture.
