Superficie poligono regolare 3D, perpendicolare a spigolo/curva

Funzione Superficie 3D

Come disegnare una superficie rettangolo 3D in posizione centrale e perpendicolare a uno spigolo/curva

1. Fare clic su Superficie 3D (vedi).


   Richiamare Superficie 3D in uno dei seguenti modi

   • Actionbar: Ruolo Costruzione Compito Modellazione Area task Oggetti 3D

   • Barra menu: Crea Avanzato Modellazione 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellazione 3D

2. Fare clic su Superficie poligono regolare 3D nella barra strumenti di dialogo Superficie 3D.

   Suggerimento: Indietro consente di annullare gradualmente le immissioni.

3. Nelle Opzioni di immissione selezionare l’opzione Poligono basato su punto medio su spigolo/curva.
4. Attivare lo spigolo o la curva per il punto medio.

   Sul puntatore viene visualizzato un poligono regolare come anteprima.

5. Immettere il centro del poligono regolare sullo spigolo o sulla curva.
6. Immettere il numero di vertici nella riga di dialogo e confermare l'immissione con INVIO.
7. Definire il punto oppure lo spigolo di margine del poligono regolare in uno dei seguenti modi:
   • Fare clic su un punto del margine del poligono regolare.
   • Immettere il raggio esterno o il raggio vertice del poligono regolare.

     La superficie poligono regolare 3D viene disegnata nel punto medio perpendicolarmente allo spigolo/curva.

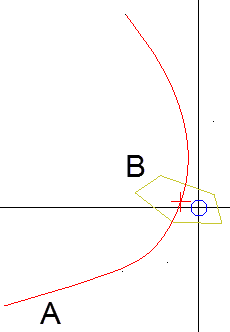

     (A) Spigolo/curva
     (B) Anteprima poligono

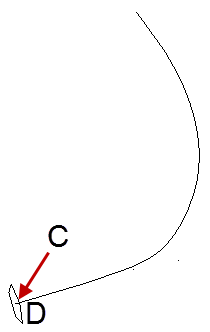

     (C) Centro su spigolo/curva
     (D) Pentagono su raggio vertice

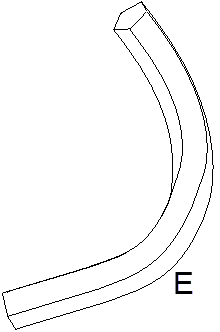

     (E) Esempio: solido estruso da curva e profilo del poligono
