Palette "Treppe" - Registerkarte "Einstellungen"

Aktivieren Sie diese Option, um einzelne Achspunkte der Treppenachse zu verschieben.

Aktivieren Sie diese Option, um einen Treppenabschnitt alternierend von Podest zu Treppenlauf und umgekehrt zu ändern.

Aktivieren Sie diese Option, um die Verziehung einzelner Stufen manuell zu verändern.

Aktivieren Sie diese Option, um den Abstand zwischen An- und Austrittsstufe eines Treppenlaufs zu verändern.

Wird die Treppe mit Antrittsstufe ausgeführt (siehe Abschnitt Stufen), ergibt sich die Oberkante der Antrittsstufe mit Anfangshöhe + Steigung; für den Fußbodenbelag am unteren Treppenanschluss wird in diesem Fall die gleiche Dicke angenommen wie für eine ggf. vorhandene Trittstufe.

Bei Teppen ohne Antrittsstufe ist die Anfangshöhe gleichzeitig Oberkante des ersten Treppenbauteils bzw. einer ggf. vorhandenen Trittstufe.

Differenz zwischen Antritts- und Austrittshöhe bzw. zwischen Anfangshöhe und der Höhenkote der Oberkante des letzten Treppenbauteils.

Steigungshöhe einer Stufe, vertikal gemessen von Stufenoberkante zu Stufenoberkante.

Auftrittstiefe einer Stufe, horizontal gemessen von Stufenvorderkante zu Stufenvorderkante.

Lage der für die Konstruktion verwendeten Treppenachse relativ zur Laufrichtung.

Als Verziehung wird die Ablenkung der Vorderkanten aufeinander folgender Stufen um einen bestimmten Drehwinkel bezeichnet.

Zunächst wird der Differenzwinkel zwischen Antritts- und Austrittsstufe ermittelt und gleichmäßig auf alle Stufen aufgeteilt. Wurden einzelne Stufen fixiert, erfolgen sowohl die Ermittlung des Differenzwinkels als auch die Verziehung jeweils zwischen zwei aufeinander folgenden Fixstufen (= Verziehungsabschnitt).

Gleichmäßig (numerisch)

Linear (numerisch)

Harmonisch (numerisch)

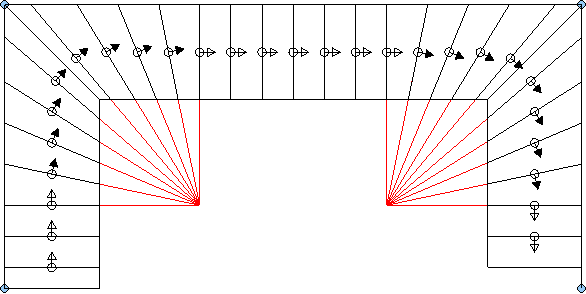

Ein Punkt (geometrisch)

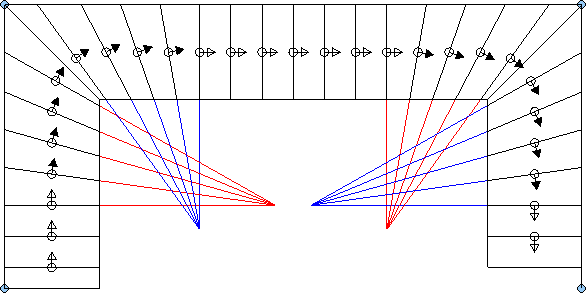

Zwei Punkte (geometrisch)

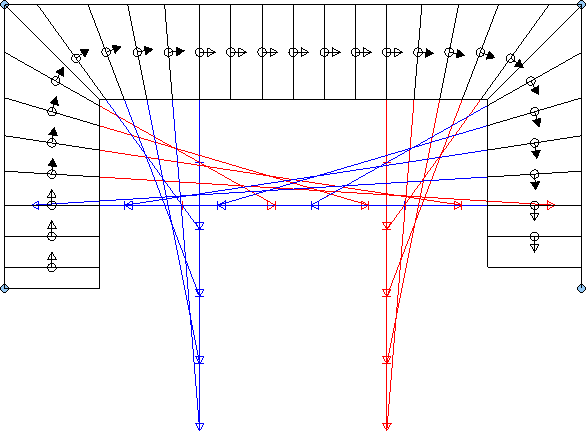

Hauptlinien (geometrisch)

Bei den geometrischen Verziehungsmethoden kann die graphische Darstellung der Ermittlungsmethodik ein- bzw. ausgeblendet werden.

Anzahl der je Verziehungsabschnitt (d. h. jeweils vor bzw. nach der Eckstufe des Verziehungsbereiches) zu verziehenden Stufen.

Bei aktiviertem Kontrollfeld werden sämtliche Bauteile der Treppe ungeachtet des letzten Achspunktes der Treppenachse auf Basis der unter Abmessungen angegebenen Parameter erzeugt; ist das Kontrollfeld deaktiviert, endet die Treppe am letzten Achspunkt der Treppenachse.

Verwenden Sie diese Option z. B. dann, wenn die Deckenöffnung nach der Treppe bemessen werden soll.

Bei aktiviertem Kontrollfeld wird die letzte Stufe bei Bedarf bis zum letzten Achspunkt der Treppenachse verlängert.

Erzeugt am Treppenantritt eine Stufe mit der unter Steigung angegebenen Steigungshöhe als erstem Treppenbauteil bzw. entfernt eine Vorhandene.

Erzeugt am Treppenaustritt eine Stufe mit der unter Steigung angegebenen Steigungshöhe als letztem Treppenbauteil bzw. entfernt eine Vorhandene.

Aktivieren Sie das Kontrollfeld, wenn die Treppe im Grundriss dargestellt werden soll.

Form und Umfang der Darstellung sowie die Beschriftung legen Sie auf der Registerkarte Grundriss fest.

Ob ein Treppenelement in der Grundrissdarstellung abgebildet wird oder nicht, steuern Sie auf der Registerkarte des jeweiligen Elementes über die Option Erzeugen im Abschnitt 2D-Darstellung.

Hinweis: Wenn die 3D-Darstellung der Treppe deaktiviert ist, werden die Registerkarten für die Treppenelemente nicht angezeigt. Aktivieren Sie in diesem Fall die Option 3D-Darstellung und wählen Sie die Registerkarte für das betreffende Element; aktivieren bzw. deaktivieren Sie dort im Abschnitt 2D-Darstellung die Option Erzeugen und deaktivieren Sie abschließend hier auf der Registerkarte Einstellungen die Option 3D-Darstellung wieder.

Aktivieren Sie das Kontrollfeld, wenn die Treppe grundsätzlich in Ansichten und Perspektiven dargestellt werden soll.

Die einzelnen Treppenelemente, die in 3D-Darstellungen enthalten sein sollen, wählen Sie auf der Registerkarte Elemente aus.
