3D elem forgatása egy fixpont körül két irányban

Funkció 3D elemek szabad forgatása

3D elemek forgatásához egy fixpont körül két irányban

1. Kattintson a 3D elemek szabad forgatása funkcióra (Meghívás).


   Hívja meg a 3D elemek szabad forgatása funkciót a következő módok egyikén

   • Menüsor: Módosítás Kiegészítő modulok Modellezés 3D

   • Paletta: Funkciók Módosítás terület, modul:

   Modellezés 3D

   • Konfiguráció: Design 3D alapelemek ikoncsoport
2. Jelölje ki azt az elemet, amelyet el szeretne forgatni (lásd 1. az ábrán).
3. Válassza ki a fixpontot, amely körül az elemet el szeretné forgatni (lásd 2. az ábrán).
4. Válassza ki az iránypontot az első forgatáshoz (az első forgásirány kiindulópontja, lásd 3. az ábrán).
5. Válassza ki a cél-iránypontot az első forgatáshoz (az első forgásirány célpontja, lásd 4. az ábrán).
6. Válassza ki a segéd iránypontot a második forgatáshoz (az második forgásirány kiindulópontja, lásd 5. az ábrán).
7. Válassza ki a segéd cél-iránypontot a második forgatáshoz (az második forgásirány célpontja, lásd 6. az ábrán).

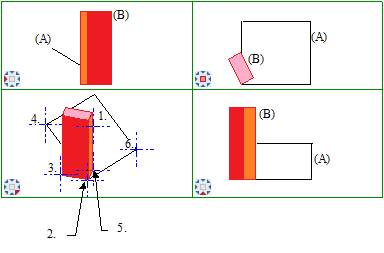

   (A) Felület
   (B) Téglatest
   1. Ezt a téglatestet kell elforgatni
   2. Fixpont
   3. Irányponttól
   4. Iránypontba
   5. Segéd irányponttól
   6. Segéd iránypontba

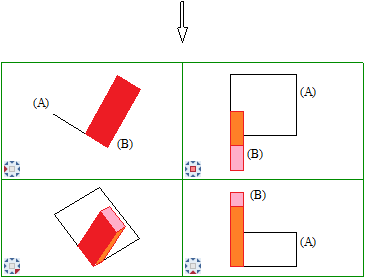

   A téglatest a felülettel párhuzamosan és merőlegese lesz elfordítva.



   (A) Felület
   (B) Téglatest
