Escalera de una vuelta

Módulo Construcción de escaleras

Para crear una Escalera de una vuelta.

Así se genera una escalera de una vuelta

1. Pulse en Escalera de una vuelta (Cómo).


   Puede activar Escalera de una vuelta de una de estas formas

   • Barra de menú: Crear Arquitectura Construcción de escaleras

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Constr. de escaleras

   • Configuración: Arquitectura , en el desplegable Construcción de escaleras

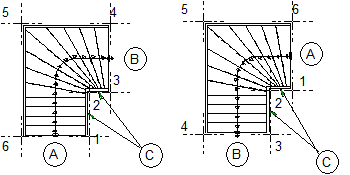

2. Indique los seis puntos del polígono de planta (El primer y el último punto definen el arranque de la escalera). También es posible definir una forma cualquiera en planta.
   Utilice las funciones del menú y de la línea de diálogo.


   Cuando dibuja líneas y polilíneas, existen las siguientes ayudas al dibujo:


   Icono	Función	Aplicación
   	No hay icono seleccionado	Las líneas se pueden dibujar con cualquier ángulo. Este es el valor de defecto.
   	Introducir con ángulos rectos	La línea solo se puede dibujar en ángulos rectos en el sistema angular que esté usando.
   	Introducir usando la captura de puntos	La línea solo se puede dibujar con ángulos específicos.
   15.00	Captura del cursor	Defina aquí el ángulo de captura de cursor (solo es posible cuando está habilitado).



   (A) Inferior
   (B) Superior
   (C) Zanca interior

3. Si desea modificar la ubicación de la línea de recorrido, pulse en Zan Ref y elija la zanca de referencia para la línea de recorrido, interior, exterior o centrado. Si elige interior o exterior, puede introducir con Distancia la distancia entre la línea de recorrido y la zanca.
4. Pulse Altura.. para definir la altura de la escalera.
5. Pulse Adoptar para copiar los parámetros de una escalera existente.
6. Pulse con el botón derecho del ratón o pulse Aceptar para confirmar los parámetros.
7. Defina la Geometría de la escalera (huella, pendiente).
8. Seleccione y defina cada Elemento constructivo de la escalera.
   Pulse Aceptar para confirmar.
9. Pulse en Cerrar para fijar la escalera y responda Sí a la pregunta.

   La escalera se guarda y con ello queda finalizado el diseño.

10. Coloque la Leyenda de la escalera.

Ejemplos
