Ejemplo: Texto variable con superficie habitable

Funciones Texto variable

En este ejemplo, creará un texto variable a escala 1:100 que incluirá no sólo el nombre y la función, también la superficie habitable.

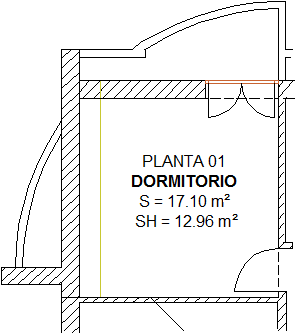

El texto variable debe ser este como este:

Para crear un texto variable con superficie habitable

1. Establezca la Escala de referencia (Cómo) en 1:100.


   Puede activar Escala de referencia de una de las siguientes maneras

   • Barra de menú: Ver
2. Abra el módulo Dibujo 2D y dibuje una plantilla en línea de ayuda. Esto le ayudará a alinear la leyenda.

   Ejemplo:



   (A) Plantilla en línea de ayuda

3. Desactive la línea de ayuda y active Texto variable (Cómo).


   Puede activar Texto variable de una de estas formas

   • Barra de menú: Crear Módulos adicionales Macros u objetos

   • Paleta: Funciones , área Creación, en los siguientes módulos:

   Plantillas: Informes, Documentos-Leyenda, Leyendas

   Macros

   Locales, Superficies, Plantas

   Paisajismo

   Planificación urbanística

   Gestor de objetos

   • Configuración: Arquitectura, desplegable Locales
4. Ahora defina los atributos que desee. Estos se rellenarán con los valores cuando rotule el local después.
   Para introducir el marcador del nombre, pulse Atributo en la barra de herramientas. En el cuadro Selección de atributos, pulse Arquitectura y seleccione Nombre.

   Defina los parámetros de texto para la leyenda en la siguiente barra de diálogo (en este ejemplo se usa TrueType, Arial). Establezca una altura de texto y una anchura y defina el punto de inserción (el mejor es el inferior izquierdo o centrado).

   Sitúe el texto en la plantilla. Para hacer esto de forma más sencilla, pulse sobre la superficie de trabajo con el botón derecho del ratón, seleccione Opciones de captura de puntos en el menú contexual y seleccione la opción Punto de intersección en Captura de puntos.
5. Haga lo mismo para seleccionar el nombre para la Función (también en Arquitectura) y colóquelo en el archivo de dibujo (en este ejemplo, la altura es 3.5 mm).
6. Para seleccionar el nombre de la superficie habitable, pulse Atributo, después Mediciones, y seleccione Superficie de suelo (aquí, también, establezca la altura en 2.5 mm).
   Establezca los parámetros de texto en el cuadro de diálogo. Pulse Prefijo e introduzca F=. Coloque el atributo en la plantilla.
7. De la misma manera, seleccione el nombre para Superficie de suelo (dimensiones finales) (también en Mediciones), defina los parámetros de texto, introduzca FA= bajo Prefijo y coloque el atributo en la plantilla.

   El resultado debe ser el siguiente:



   (B) Los atributos de alinean con la plantilla

8. Para guardar el texto variable, pulse Texo variable (Cómo) de nuevo. En la barra de herramientas, pulse DefFol y seleccione los elementos a incluir en la leyenda.
   Defina el punto de referencia de la leyenda (el centro es el más adecuado) y guárdelo.

Usar un texto variable para rotular un local

1. Pulse Local (Cómo).


   Puede activar Local de una de estas formas

   • Barra de menú: Crear Arquitectura Locales, superficies, plantas

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Locales, Superficies, Plantas

   • Configuración: Desplegable Arquitectura Locales
2. Defina el local e introduzca su nombre y función. Pulse con el botón derecho del ratón.
3. En la barra de herramientas contextual, pulse Texto variable y seleccione el que definió. Está en la carpeta Estudio.
4. Una vista previa del texto variable aparece adjunta a la cruceta. Colóquela en el archivo de dibujo.
   Puede usar las herramientas en las opciones de Entrada para ayudarle en la operación.


   Las siguientes herramientas adicionales, están disponibles en las opciones de entrada cuando coloca una leyenda:

   Horiz

   Coloca la leyenda de manera horizontal.

   Vertic

   Coloca la leyenda de manera vertical.

   Ángulo

   Coloca la leyenda con un ángulo específico. Antes de colocar la leyenda, introduzca el ángulo en la línea de diálogo o pulse un punto de rotación y dirección en el área de trabajo.

   Auto

   Coloca la leyenda de manera que refleje automáticamente la geometría del elemento seleccionado (importante para leyendas en ventanas con estilos de leyenda).

   Deformar

   Cambia el tamaño de la leyenda.
   Introduzca un nuevo factor en la línea de diálogo.

   Saltar

   Salta al siguiente elemento (por ejemplo, si no lo quiere rotular)
