Quitar volumen común

Módulo(s): Modelado 3D

Puede usar la herramienta Eliminar sólido común, para eliminar el sólido común que exista entre dos sólidos o el área solapada de dos superficies 3D.

Nota: Los sólidos mantienen sus propiedades y atributos.

Para eliminar el sólido común de dos sólidos

1. Pulse Eliminar sólido común (Cómo).


   Puede activar Eliminar sólido común de una de estas formas

   • Barra de menú: Crear Módulos adicionales Modelado 3D

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Modelado 3D

   • Configuración: Diseño Sólidos booleanos

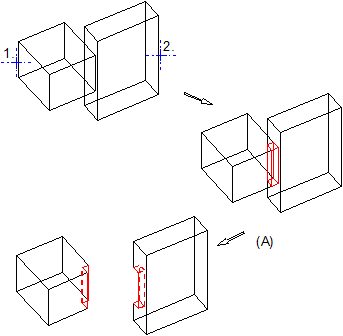

2. Pulse sobre los sólidos o superficies 3D solapadas.

   El programa sustrae, de forma inmediata, dos sólidos/superficies 3D.

   Nota: Los elementos deben ser del mismo tipo (o bien sólidos, o bien superficies 3D).



   (A) Se crean dos sólidos sustraídos.
