Eliminar sólido S1+S2

Módulo(s): Modelado 3D

Puede utilizar la herramienta Eliminar sólido S1+S2, para borrar el volumen común de un sólido con otro. El sólido/superficie 3D de la intersección se mantiene durante el proceso. Esta herramienta también puede aplicarse a superficies 3D.

Nota: Los sólidos mantienen sus propiedades y atributos.

Para borrar el volumen común de un sólido con otro sólido mientras mantiene el sólido de intersección

1. Pulse Eliminar sólido S1+S2 (Cómo).


   Puede activar Cavidad en sólido S1 +S2 de una de estas formas

   • Barra de menú: Crear Módulos adicionales Modelado 3D

   • Paleta: Funciones , Crear, en los siguientes módulos:

   Modelado 3D

   • Configuración: Diseño Sólidos booleanos

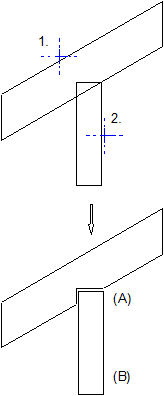

2. Empiece seleccionando el sólido (o superficie) a la que debe sustraérsele el volumen.
3. Seleccione el sólido o superficie 3D solapada. Si es necesario, utilice los corchetes.

   El sólido/superficies de intersección se mantienen durante el proceso.

   Nota: Puede utilizar sólidos 3D para eliminar el volumen común de una superficie 3D, pero no al contrario.



   (A) Primer sólido
   (B) Segundo sólido
