Opción de trama 'La escala se ajusta a la definición'

Trama y escala de referencia

Cuando establece La escala se ajusta a la definición, el tamaño de los elementos de trama en la composición, cambia dinámicamente con la escala a la que hemos situado los elementos. Los componentes como muros, se basan en este parámetro.

Las tramas aparecen de manera distinta en los documentos y en la composición de planos. La apariencia en la composición de planos tiene importancia.

Apariencia en la composición de planos

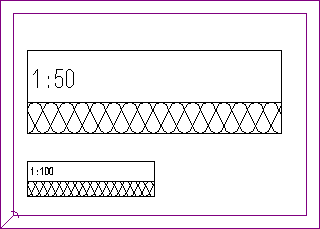

La separación entre las líneas de la trama a escala 1:50 es el doble que a escala 1:100, pero el número de líneas permanece constante. El tamaño de un único elemento de trama depende de los siguientes ajustes: el valor definido en la configuración de trama, el factor definido para la altura/anchura en los parámetros de la trama y la escala del plano cuando inserta el elemento.

Ejemplo: está utilizando la trama 301 y la altura de uno de los elementos de trama en el plano debe ser 10 mm. En las definiciones de la trama, se establece 100 mm como altura para la trama 301. Por tanto, necesita introducir un factor de 10 en las definiciones de la trama (la altura de un elemento de trama en el plano = la altura de la trama establecida en las definiciones x el factor x la escala del plano). En escala 1:100, la altura es 10 mm (100mm x 10 x 1/100); con escala 1:50, la anchura es 20mm.

Apariencia en el documento

Como el número de elementos de trama permanece constante, la apariencia en el archivo de dibujo no cambia, tampoco cuando cambia la escala de referencia.
