Opción de rayado 'Ajustar a la escala de referencia'

Rayado y escala de referencia

Cuando establece La escala se ajusta a la definición de la escala de referencia, el espacio entre las líneas de rayado cambia dinámicamente con la escala. Los componentes tales como muros, se basan en este ajuste cuando el valor La escala de referencia se ajusta a la definición de escala de referencia está establecido en 1 en las opciones de rayado.

El rayado aparece de manera distinta en los documentos y en la composición de planos. La apariencia en la composición de planos tiene importancia.

Apariencia en la composición de planos

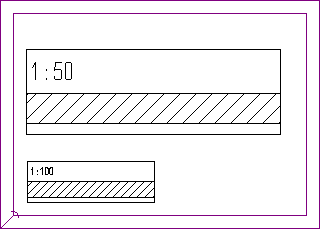

La separación entre las líneas de rayado a escala 1:50 es el doble que a escala 1:100, pero el número de líneas permanece constante. La separación se basa en el valor establecido para la separación entre líneas en los ajustes de rayado y en la escala de referencia.

Ejemplo: está usando rayado 1 con los siguientes ajustes: la separación entre líneas es de 3 mm y la opción "La escala se ajusta a la definición de escala de referencia" está establecido en 1:100. Usted crea este rayado usando la opción La escala se ajusta a la definición de escala de referencia y lo sitúa en la composición de planos con una escala 1:50. El espaciado entre las líneas de rayado en la composición de planos se calcula de la siguiente manera: Separación de líneas: escala de referencia x escala del plano; por ejemplo, en este ejemplo: 3mm: 1/100 x 1/50 = 6mm. Con una escala de planos de 1:100, el espaciado de línea es 3mm.

Apariencia en el documento

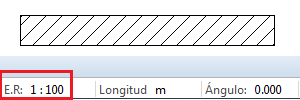

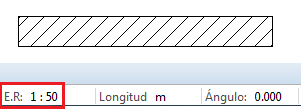

Como el número de líneas de rayado permanece constante, la apariencia en el archivo de dibujo no cambia,tampoco cuando cambia la escala de referencia.
