Introducir puntos utilizando la opción de rasterizado en longitud (tamaño de retícula)

Dibujo de precisión

Cuando introduzca elementos arquitectónicos, puede situar puntos y elementos en una cuadrícula que se puede definir usando una precisión de un octavo de metro.

Para trabajar con el dimensionado de retículas

Las siguientes opciones aparecen en la línea de diálogo:

• Pulse Rasterizado en longitud, para activar la acotación de retículas, dX y dY se desconectan de forma automática.
• Introduzca una Longitud de retícula o seleccione un valor en el recuadro de introducción de datos.

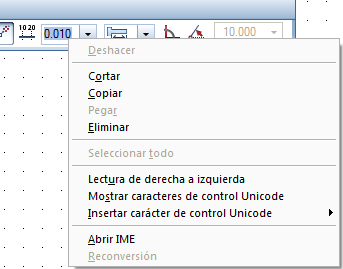

• Pulse en el recuadro para la longitud de la retícula con el botón derecho del ratón, para abrir un menú contextual con las funciones necesarias para introducir valores:



• Seleccione los ajustes para la cuadrícula en la barra de la derecha:



  • Ladrillo más junta (por ejemplo, 1 cm), forman una unidad de cuadrícula.
  • Dimensiones básicas: no se agrega ningún punto adicional
  • Dimensión exterior -: se sustrae el ancho de una unión
  • Vano +: se suma el ancho de una unión



1 Dimensiones básicas:
2 Dimensiones exteriores -
3 Dimensiones del vano +

• Pulsando la barra de selección de la derecha con el botón derecho del ratón, abre un menú contextual que puede usar para introducir ancho de junta:



Utilizar la opción de rasterizado longitudinal para dibujar

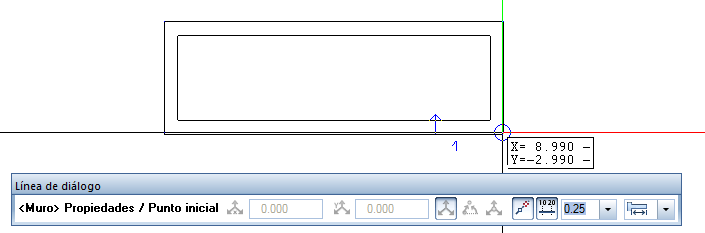

Cuando dibuja muros, seleccione la longitud apropiada de retícula y las Dimensiones exteriores -. Allplan mostrará una sugerencia con la distancia al punto inicial del muro en la dirección X e Y con las crucetas mientras trabaja.

El punto final del muro rectangular sólo puede colocarse en la retícula seleccionada.

Sugerencia: La opción de rasterizado longitudinal es muy útil para trabajar en ventanas de animación.

Sugerencia: Si Rasterizado en longitud está activado, podrá utilizar la tecla TAB para alternar de forma rápida entre Dimensiones básicas, Dimensiones exteriores - y Dimensiones del vano + mientras dibuja.

Sugerencia: También puede utilizar la opción de rasterizado en longitud cuando trabaja con líneas de seguimiento.
