Fasen durch Angabe der Mittellinie und der Fasentiefe

Modul Konstruktion + Erweiterte Konstruktion + Modellieren 3D

So fasen Sie Elemente durch Angabe der Mittellinie der Fase und der Fasentiefe

1. Klicken Sie auf Fasen (Aufruf).


   Rufen Sie Fasen auf eine der folgenden Arten auf

   • Menüleiste: Ändern Konstruktion und Ändern Erweiterte Konstruktion und Ändern Modellieren 3D

   • Palette: Funktionen Bereich Ändern im Modul:

   Konstruktion

   • Funktionen Bereich Ändern im Modul:

   Erweiterte Konstruktion

   • Funktionen Bereich Ändern im Modul:

   Modellieren 3D

   • Konfiguration: Landschaftsplanung/Städtebau Flyout Erweiterte Konstruktion
2. Identifizieren Sie zu fasenden Elemente.
3. Klicken Sie in den Eingabeoptionen auf Allgemein.
4. Klicken Sie in den Eingabeoptionen auf Mittellinie.
5. Geben Sie mit dem Fadenkreuz die Richtung der Mittellinie an oder geben Sie in der Dialogzeile einen Wert für den Winkel ein. Der vorgeschlagene Wert entspricht der Winkelhalbierenden der beiden Elemente.
6. Geben Sie mit dem Fadenkreuz einen Punkt an, durch den die Fase verlaufen soll oder geben Sie in der Dialogzeile einen Wert für die Fasentiefe ein und wählen Sie einen der beiden angebotenen Hilfspunkte.

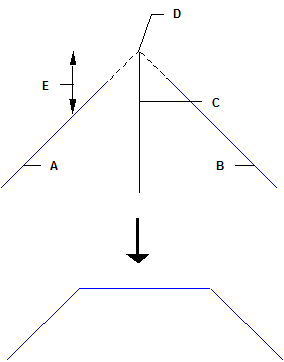

A Element 1

B Element 2

C Mittellinie

D Schnittpunkt

E Fasentiefe
