Assegnare numeri punto

Modulo Mappe

Le funzioni del modulo Mappe consentono di creare dei punti simbolo e di assegnare loro una numerazione automatica. Il numero punto è composto da un massimo di 8 caratteri di cui 4 sono riservati per il numero punto guida costante e gli altri 4 per la numerazione sequenziale. Questi numeri punto vengono mostrati anche in fase di verifica delle coordinate con la funzione di misurazione.

• Numero punto guida:
  rappresenta la parte costante del numero punto. Il valore 0 significa nessun numero punto guida.
  Definizione punto specifico mappe consente di rilevare in modo automatico il numero punto guida da un numero asse esistente (ad esempio con 'Ortogonale alla stazione'). Per poter rilevare automaticamente il numero, il nome della giunzione deve contenere un numero cifrato che inizia con la sequenza di caratteri #N.
  Esempio: il nome Asse #N123 di una giunzione corrisponde al numero punto guida 123. Nel caso in cui sia sta eseguita un'acquisizione automatica, l'immissione manuale del numero punto guida è bloccata.
  L'assegnazione dei nomi a una giunzione avviene con la funzione Modifica parametri elemento.
• Numero punto sequenza:
  rappresenta la parte finale numero punto e si incrementa automaticamente a ogni punto immesso. Il valore 0 significa nessuna numerazione e quindi anche nessuna considerazione del numero punto guida. Dopo ogni immissione di un punto, il numero viene incrementato di 1.

I numeri punto vengono definiti come segue:

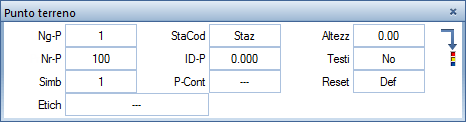

• le funzioni Punto terreno, Etichetta, Importa, esporta file punti rilevano i parametri Ng-P (nr. punto guida costante) e Nr-P (punto iniziale nr. punto sequenza) della funzione Punto terreno.



• Le funzioni Dividi, Staziona e Ortogonale alla stazione consentono di stabilire il numero punto nella Definizione punto specifico mappe (nel menu contestuale dell'immissione punto).
