Perpendiculaire par jalon

Module Plan de situation

La fonction Perpendiculaire par jalon permet d'abaisser les perpendiculaires à des éléments à partir de jalons existants, d'abaisser par exemple la perpendiculaire aux parallèles d'un chemin à partir de l'axe de celui-ci. Vous pouvez spécifier une inclinaison latérale sous forme de valeur constante ou au moyen d’une bande de torsion. Des points isolés dotés de la même valeur de jalon que le point initial sont automatiquement créés aux intersections.

Pour abaisser une perpendiculaire à partir d'un jalon

1. Cliquez sur Perpendiculaire par jalon (appel de la fonction).


   Vous pouvez appeler la fonction Perpendiculaire par jalon de l'une des manières suivantes

   • Barre des menus : Créer Terrain Aménagement du paysage

   • Palette : Fonctions Zone Créer dans le module :

   Plan de situation

   • Configuration : Aménagement du paysage/Urbanisme Icône déroulante Plan de situation
2. Indiquez dans les Options de saisie, si vous souhaitez prendre en compte la totalité de l'élément sélectionné ou une partie de l'élément sélectionné.
3. Cliquez sur l'élément à partir des jalons duquel la perpendiculaire doit être tracée. Si vous avez choisi l'option Partie de l'élément sélectionné, définissez le segment en cliquant sur son point initial et son point final ou entrez les valeurs des jalons.
   L'option Delta-Min dans les Options de saisie vous permet de définir les paramètres d'intersections multiples.


   Si vous activez le bouton Delta-Min, seul le point d'intersection le plus proche de l'élément d'origine est créé. Dans le cas contraire, tous les points d'intersection sont créés.



   • Cliquez sur le point souhaité.
   • Alignez le curseur sur des points existants à l'aide de la fonction règle et cliquez sur un point.
   • Dessinez le point en pointant à l'aide de la souris et en saisissant les coordonnées relatives du nouveau point dans la ligne de dialogue.

   Remarque : Consultez la rubrique Dessiner avec précision pour une vue d'ensemble des différentes manières de saisir des points dans Allplan.

   Remarque : Lorsque vous dessinez des points, vous pouvez vous aider des outils accessibles dans le menu contextuel et dans la ligne de dialogue pour définir des milieux, des points de partage, des distances par rapport à des points existants, etc. Vous trouverez de plus amples informations à la rubrique Méthodes d'accrochage aux points.

   A noter : Si vous cliquez sur des points qui ne sont pas placés sur l'élément, le programme utilise les projections orthogonales de ces points sur l'élément.

4. Cliquez avec le bouton droit de la souris dans la zone graphique et sélectionnez Définition des points de terrain dans le menu contextuel afin de définir la définition de points spécifiques au plan de situation.
5. Entrez une inclinaison latérale constante en % ou sélectionnez une bande de torsion en cliquant successivement sur l'axe et sur une bande d'inclinaison latérale de la bande de torsion. La fonction Annoter vous permet de créer une bande de torsion de manière automatique.
   Inclinaison latérale, exemple


   Inclinaison latérale, exemple

   Points de départ sur l'axe : hauteur=0.00
   	A Bord gauche de la de chaussée B Ligne de référence C Bord droit de la chaussée

6. Cliquez sur Ligne suppl. dans les Options de saisie pour représenter les perpendiculaires sous forme de lignes.
7. Cliquez sur les éléments sur lesquels les perpendiculaires doivent être abaissées.

Exemple

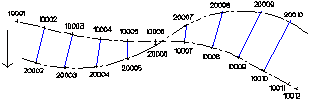

Perpendiculaire de l'axe 1 sur l'axe 2, exemple

Axe 1

Axe 2

Dans cet exemple, Ligne suppl. est activé.

La partie constante du numéro de point a été reprise de l'axe 2 (= dans la fonction Modifier les paramètres d'un élément, valeur du paramètre Nom : axe #N2).
La partie variable du numéro de point est automatiquement reprise de l'axe 1.

A noter : Le numéro de symbole, le jalon/le code, ainsi que les autres informations de points symboles sont directement repris à partir du symbole d'origine. Le numéro de point est créé conformément à la Définition des points de terrain ; la partie variable du numéro de point des jonctions d'éléments est également automatiquement reprise de l'élément d'origine.
