La fonction règle vous permet de positionner un point dans l’alignement perpendiculaire de points existants à l’aide de la combinaison CTRL+bouton gauche de la souris. Si le programme identifie un point à l'intérieur du rayon d’accrochage, le nouveau point est positionné dans l'alignement du point le plus proche situé dans le rayon d'accrochage.
L'alignement est fonction de l'angle du système défini.
Lorsque les symboles de la fonction règle sont activés dans la zone Représentation accrochage aux points des
Options d'accrochage aux points, le programme affiche les points placés dans l’alignement perpendiculaire avant même qu'une touche ne soit enfoncée et crée des lignes d'aide temporaires vers ces points. Vous disposez ainsi d'une meilleure maîtrise visuelle lorsque vous faites appel à la fonction règle.
Astuce : Le dessin à l'aide de la fonction règle est particulièrement indiqué pour les dessins comportant peu d'éléments de dessin. A mesure que le nombre d'éléments de dessin augmente, il devient de plus en plus difficile d'aligner sur le point correct.

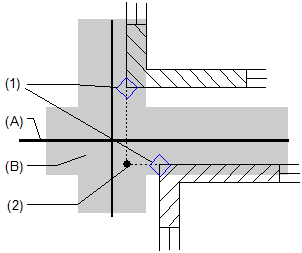

(A) Réticule
(B) Rayon d'accrochage
(1) Manifestations visuelles de la fonction règle
(2) Point accroché
Action souhaitée :
Activer les manifestations visuelles de la fonction règle
Régler la taille du rayon d'accrochage
Activer les calques (actifs/à l'arrière-plan) pour la recherche de points
