Allplan 2015-1: Paramètres d’une baie de fenêtre, onglet Mode ouverture

Les paramètres proposés dépendent du nombre de couches du mur et de la prise en compte ou non de tableaux au moment de la création de la baie (paramètre défini dans la zone Paramètres). Les parements à droite/gauche sont pris en compte avec les tableaux.

S’il s’agit d’un mur multicouche et que vous avez activé la définition d’un recul, vous pouvez sélectionner ici la configuration souhaitée.

A noter : Seul le mode d'ouverture

vous permet de définir un décalage pour chaque couche ; pour les autres modes d'ouverture, le décalage s'applique à la première ou à la dernière couche de mur. D'autres options de mise en forme sont disponibles dans le

Modeleur d'ouvertures.

Les paramètres accessibles varient en fonction du mode d’ouverture sélectionné. La légende et l’illustration permettent de comprendre les abréviations utilisées.

A Ligne du mur cliquée = côté extérieur de la baie
1 Epaisseur du mur
2 Largeur ouverture
3 Recul
4 Valeur résiduelle
5 Profondeur de l’élément placé dans l’ouverture (fenêtre ou porte par exemple)

Les paramètres Recul, Valeur résiduelle et Profondeur fenêtre ou Profondeur porte permettent de définir la position exacte de l’élément mis en place dans l’ouverture (une macro de fenêtre par exemple).

La somme du recul et de la valeur résiduelle est égale à l'épaisseur du mur.

Les paramètres Profondeur fenêtre et Profondeur porte permettent de définir la profondeur de l’élément mis en place dans l’ouverture, lequel représente en fait la position de l’ouverture à proprement parler. La valeur de Profondeur fenêtre ou de la Profondeur porte est incluse dans la valeur résiduelle.

Si vous utilisez des macros d’ouvertures, la profondeur de la macro doit être égale à la profondeur de l’élément mis en place dans l’ouverture.

Les paramètres Recul extérieur et Recul intérieur permettent de définir un recul devant se trouver partiellement hors d'une ouverture. Pour cela, les valeurs de Profondeur de fenêtre et de Profondeur de porte doivent être définies dans Recul intérieur.

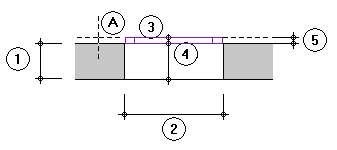

Dépassement du côté extérieur

Si la fenêtre doit dépasser du côté extérieur du mur, vous pouvez ajouter le dépassement souhaité au Recul extérieur. La valeur du Recul intérieur ne doit pas être supérieure à la somme de l'épaisseur du mur et de la profondeur de la fenêtre. Par conséquent, la valeur du Recul extérieur est négative en ce qui concerne le dépassement.

A Ligne de mur cliquée = côté extérieur de l'ouverture
1 Epaisseur du mur
2 Largeur d'ouverture
3 Profondeur du recul extérieur (négatif, profondeur de l'élément 5 mis en place dans l'ouverture au maximum)
4 Recul intérieur + dépassement (Profondeur de l'élément 5 mis en place dans l'ouverture au maximum)
5 Profondeur de l’élément mis en place dans l’ouverture (fenêtre ou porte par exemple)

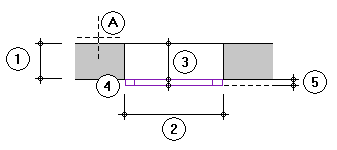

Dépassement du côté intérieur

Si la fenêtre doit dépasser du côté intérieur, la valeur du Recul extérieur ne doit pas être supérieure à l'épaisseur du mur. Le Recul intérieur est donc de zéro et la fenêtre est positionnée sur le mur, vers l'intérieur.

A Ligne de mur cliquée = côté extérieur de l'ouverture
1 Epaisseur du mur
2 Largeur d'ouverture
3 Profondeur du recul extérieur (épaisseur du mur au maximum)
4 Profondeur du recul intérieur (l'épaisseur du mur est de zéro pour le recul extérieur)
5 Profondeur de l’élément mis en place dans l’ouverture (fenêtre ou porte par exemple)

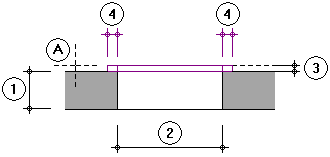

Lorsque la définition d’un recul est activée, vous pouvez définir ici si l’élément d’embrasure doit être dessiné en-dehors de la baie de fenêtre, ce qui peut être le cas pour les fenêtres pourvues d’un cadre en applique par exemple. Les options intérieur et extérieur s'entendent par rapport au sens de saisie de la fenêtre.

A Ligne du mur cliquée = côté extérieur de la baie
1 Epaisseur du mur
2 Largeur ouverture
3 Profondeur de l'élément placé dans l'ouverture (fenêtre ou porte par exemple)
4 Dépassement par rapport à l’ouverture

Les paramètres Profondeur fenêtre et Profondeur porte permettent de définir la profondeur de la partie de l’élément d’embrasure dépassant hors du mur.

Les paramètres Profondeur fenêtre ou Profondeur porte et Dépassement permettent de définir la position de l’élément mis en place dans la baie (macro d’ouverture par exemple).

Cliquez sur le bouton

dans cet onglet pour enregistrer le mode d’ouverture défini parmi les Favoris.
Cliquez sur

pour ouvrir un fichier Favoris précédemment enregistré.

Si vous avez défini un mode d’ouverture avec parement dans un mur multicouche, vous pouvez indiquer ici à quel côté de l’ouverture s’applique la largeur d’ouverture saisie.
