Modeleur d’ouvertures

Module Spécial : murs, ouvertures, éléments de construction

La fonction Modeleur d'ouvertures permet de modéliser des portes et des fenêtres en entrant les paramètres de tableaux, de formes de feuillures, et de caissons de store, de linteaux, etc. Ces ouvertures peuvent être enregistrées et réutilisées ultérieurement.

Pour créer une ouverture

1. Cliquez sur Modeleur d'ouvertures (appel de la fonction).


   Vous pouvez appeler la fonction Modeleur d'ouvertures de l'une des manières suivantes

   • Barre des menus : Créer Architecture Spécial : murs, ouvertures, éléments de construction

   • Palette : Fonctions Zone Créer dans le module :

   Spécial : murs, ouvertures, éléments de construction

   • Configuration : Architecture Icône déroulante Ouvertures architecturales
2. Si vous le souhaitez, vous pouvez reprendre les paramètres d’une ouverture existante à l’aide de la fonction Reprendre paramètres.
3. Définissez le point d'accrochage de l'ouverture.


   Définissez le point qui vous servira à définir les déplacements en cliquant à l'endroit souhaité dans l'icône.

   Vous disposez des options suivantes :







   Pour les ouvertures (portes et fenêtres par exemple), vous disposez des options suivantes :

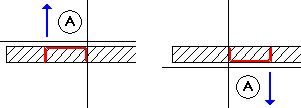

   Un aperçu de la baie est accroché au réticule. Le sens d’ouverture est affiché (à considérer tout particulièrement dans le cas de murs multicouches dont les couches sont décalées).



   Ligne de mur cliquée = côté extérieur de l'ouverture

4. Cliquez sur le mur. La distance au point le plus proche s’affiche automatiquement et vous pouvez la modifier à votre gré.
5. Entrez la largeur de l’ouverture.

   La boîte de dialogue Modeleur d'ouvertures s'affiche.

6. Indiquez si vous voulez créer une fenêtre ou une porte en cliquant sur le bouton radio approprié. Cliquez ensuite sur Reprendre l'élément.

   Les fonctions de définition des éléments deviennent accessibles.

   A noter : Si vous cliquez directement sur Fenêtre ou Porte, la boîte de dialogue Propriétés correspondante s'affiche et vous pouvez y modifier les paramètres de l'ouverture.

7. Cliquez sur l’icône d’un élément que vous souhaitez associer à l’ouverture.

   Vous pouvez sélectionner les fonctions suivantes :

   • Tableaux d'ouverture
   • Feuillure
   • Caisson de store
   • Linteau
8. La boîte de dialogue Propriétés correspondante s'affiche. Définissez les paramètres de l’élément, puis cliquez sur OK pour valider.

   A noter : Si vous avez déjà défini des éléments, vous pouvez cliquer à l'aide du bouton droit de la souris sur l'élément à modifier dans le schéma affiché dans le panneau droit de la boîte de dialogue Modeleur d'ouvertures (dans la vue en plan ou dans n'importe quelle vue réglée). La boîte de dialogue Propriétés correspondant à l’élément cliqué s’affiche et vous pouvez y modifier les paramètres de votre choix.

   Astuce : Si vous cliquez sur une macro à l'aide du bouton droit de la souris, vous pouvez la supprimer, l'échanger ou en modifier ultérieurement le point de référence à l'aide des commandes correspondantes du menu contextuel.

   Astuce : Choisissez une élévation ou une isométrie appropriée si vous voulez sélectionner un linteau ou un caisson de store par exemple.

9. Cliquez au besoin dans le schéma pour indiquer la couche dans laquelle créer l’élément ou le côté de l’ouverture concerné. La couche active est entourée d’un cadre en couleur de sélection.
10. Dans la boîte de dialogue Modeleur d'ouvertures, vous pouvez vous aider des fonctions suivantes pour faire votre saisie :
    • Les fonctions Annuler et Rétablir permettent d'annuler ou de rétablir les modifications apportées.
    • Le schéma affiche une représentation réaliste de l’ouverture dans le gros œuvre. Chaque opération y est reportée en temps réel.

      Vous pouvez paramétrer la représentation de différentes manières :

    • Les boutons Zoom avant et Zoom arrière permettent d'augmenter ou de réduire graduellement l'affichage.
    • En cliquant sur les icônes accessibles au-dessus du schéma, vous pouvez afficher l'ouverture en vue en plan, en élévation ou activer différentes projections.
11. Une fois que vous avez défini les paramètres d’un élément, cliquez sur Reprendre l'élément pour ajouter l’élément défini à l’ouverture.
12. Cliquez successivement sur les icônes des autres éléments constitutifs de l’ouverture en cours de création, puis répétez les opérations décrites aux points 7 à 11.

    A noter : Vous pouvez créer des tableaux, un caisson de store ou un linteau pour chaque couche du mur. Vous pouvez créer une feuillure sur les deux faces de chaque couche, soit deux feuillures par couche.

13. Lorsque vous avez terminé la définition de l'ouverture, validez la boîte de dialogue Modeleur d'ouvertures en cliquant sur OK.

    La boîte de dialogue Enregistrer s'affiche.

14. Entrez le nom et l'emplacement de l'ouverture créée puis cliquez sur OK.

    L’ouverture est enregistrée parmi les Favoris et est mise en place dans le mur.

    A noter : Vous pouvez relire dans la boîte de dialogue Modeleur d'ouvertures les ouvertures enregistrées dans les Favoris à l'aide de la fonction Ouvrir un fichier Favoris.

    A noter : Si vous quittez la boîte de dialogue Enregistrer en cliquant sur Annuler, la macro est placée dans le mur mais n'est pas enregistrée.

    A noter : Les baies de portes et de fenêtres sont enregistrées dans des dossiers distincts.

A noter : Pour que les quantités soient calculées conformément à la réglementation allemande VOB, les ouvertures doivent se trouver dans les éléments de construction.
