Allplan 2015-1: Palette "Umgebung"

Tageszeit (und damit Sonnenstand) sowie die Ausrichtung des 3D-Modells ggü. Norden können Sie sowohl über die Schieberegler bzw. direkte Eingabe als auch mit Unterstützung der Graphik auf der Registerkarte Sonnenstand / Nordrichtung definieren.

Mit dieser Option lässt sich das Modell aufhellen, ohne zusätzliche künstliche Lichtquellen setzen zu müssen.

Auswahl eines bereits definierten Standortes aus dem Listenfeld,
direkte Angabe von Längen- und Breitengrad des Standortes oder
über die Graphik auf der gleichnamigen Registerkarte Standort.

Stellen Sie ggf. die Zeitzone ein und aktivieren Sie bei Bedarf die Option Mitteleuropäische Sommerzeit.

Aktivieren Sie diese Option, um eine "virtuelle Grundebene" in Ihre Szenerie einzuziehen; mit einer virtuellen Grundebene können Sie vermeiden, dass Ihr Modell im leeren Raum schwebt und sich daher sein Schatten nicht vollständig abzeichnen kann. Sie ist nur sichtbar in den Ansichtsarten Animation und RTRender sowie im gerenderten Bild.

Die virtuelle Grundebene liegt stets parallel zur globalen X-Y-Ebene und erstreckt sich im gerenderten Bild ins Unendliche. Höhenlage und Oberfläche dieser virtuellen Grundebene steuern Sie über die nachfolgenden Parameter.

Nur, wenn die Option Virtuelle Grundebene aktiviert ist:
Höhenlage der virtuellen Grundebene.

Die von Ihnen angegebene Höhe der Grundebene wird in Abhängigkeit von der Option Mit dem Boden verbinden in globaler Z-Richtung abgetragen: bei aktivierter Option relativ zum tiefsten Punkt des Modells, andernfalls relativ zum Ursprung des globalen Koordinatensystems.

Nur, wenn die Option Virtuelle Grundebene aktiviert ist:
Oberfläche der virtuellen Grundebene.

Definition des Fensterhintergrundes für die Ansichtsarten Animation und RTRender.

Hinweis: Wird ein Nebel hinzu geschaltet (vgl. Optionen Arbeitsumgebung -> Animation), überlagert dieser die hier getroffenen Einstellungen für den Fensterhintergrund.

Farbe
Einfarbiger Fensterhintergrund, Farbe frei wählbar aus verschiedenen Farbsystemen.

Physikalischer Himmel
Simuliert den natürlichen Lichteinfall bei wolkenlosem Himmel unter Berücksichtigung von Tageszeit, Standort, Blickwinkel und Ausrichtung gegen Norden.

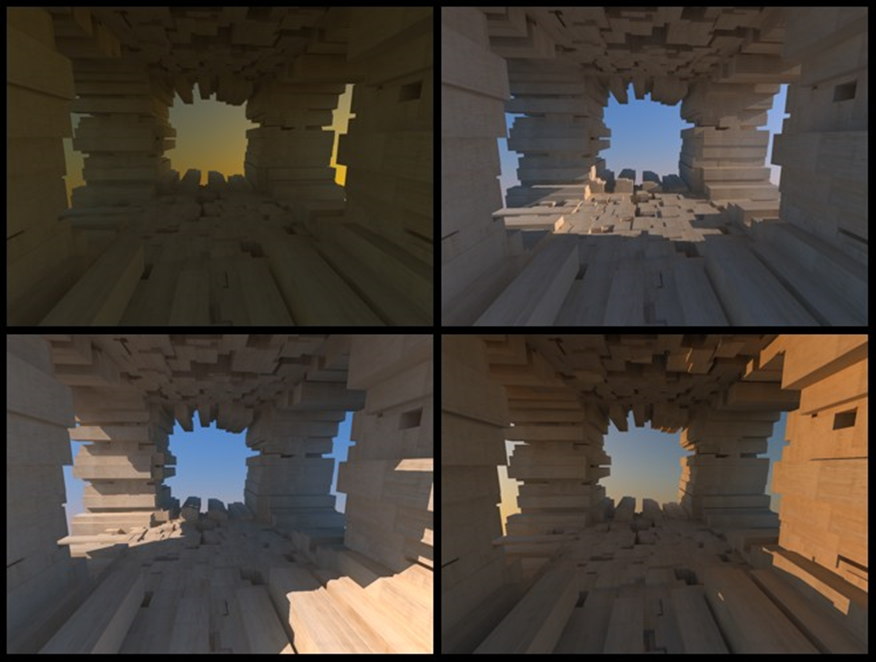

Beispiele für das Rendering-Ergebnis mit Physikalischem Himmel als Hintergrund:

Benutzerdefiniert
Ermöglicht die Belegung des Fensterhintergrundes mit einer Textur, die eben oder auf die "Himmelskugel" gemappt dargestellt werden kann. (Die Himmelskugel ist eine unendlich große Kugel, deren Mittelpunkt im Ursprung des globalen Koordinatensystems liegt.)

Nur wenn unter Art die Hintergrundart "Farbe" eingestellt ist:
Auswahl der Farbe für den Fensterhintergrund.

Nur wenn unter Art die Hintergrundart "Benutzerdefiniert" eingestellt ist:
Auswahl einer Pixelgrafik als Textur; möglich sind die gängigen Pixel-Formate.

Nur wenn unter Art die Hintergrundart "Benutzerdefiniert" eingestellt ist:
Die Textur kann eben oder auf eine Kugel gemappt dargestellt werden.

Einstellung Ebene:
Das für die Textur gewählte Bitmap wird plan in den Hintergrund gelegt; Lichtverhältnisse und Sonneneinwirkung werden aus dem physikalischen Himmel übernommen, der auch auf spiegelnden Oberflächen dargestellt wird.

Einstellung Kugel:
Bitmaps in herkömmlichen Pixelbild-Formaten (JPG, PNG usw.) werden als Panorama auf die "Himmelskugel" gemappt dargestellt; sie beeinflussen die Lichtverhältnisse und werden in den Szenenkontext integriert (z. B. Spiegelung); die Sonneneinwirkung wird aus dem physikalischen Himmel übernommen.
Bitmaps im HDR-Format können eigene Informationen über den Sonnenstand tragen; ist dies der Fall, werden diese auch ausgewertet und anstelle der Parameter aus dem physikalischen Himmel für die Sonneneinwirkung auf die Szenerie verwendet.

Hinweis: Die Standardeinstellung erhalten Sie wieder, wenn Sie

Auf Grundeinstellungen zurücksetzen drücken.
