3D kolmé protažení

3D konstrukce

Pomocí této funkce vytvoříte na existující ploše 3D tělesa další 3D těleso. Nejdříve se nakreslí uzavřený obrys. Tento obrys získá následně výšku v kladném nebo záporném smyslu a odpovídajícím způsobem se spojí s 3D tělesem nebo se od něj odečte.

Jak vykrojit 3D plochu

1. Držte stisknutou klávesu ALT a klikněte levým tlačítkem myši do kreslicí plochy.
2. Zvolte v režimu skicování 3D kolmé protažení.
3. Naskicujte základní plochu nového tělesa na ploše stávajícího 3D tělesa.
4. Postupujte následujícím způsobem:
   • Aby bylo možné nakreslit libovolnou základní plochu, držte stisknutou klávesu ALT a pomocí myši nakreslete obrys plochy.
     Obrys se zobrazí ve světle zelené barvě.
   • Aby bylo možné nakreslit kruhovou základní plochu nebo polygonální plochu rovnoběžnou s osou, držte stisknutou klávesu ALT a CTRL a pomocí myši nakreslete obrys plochy.
     Obrys se zobrazí v tmavě modré barvě.

     Uvolněte klávesu ALT (a CTRL) a zadejte výšku průniku tělesa (kolmo k základní ploše) v kladném a záporném směru v dialogovém řádku nebo kliknutím myši.

     Na ploše 3D tělesa se vytvoří nové těleso, které se podle výšky spojí se stávajícím tělesem nebo se od něj odečte.

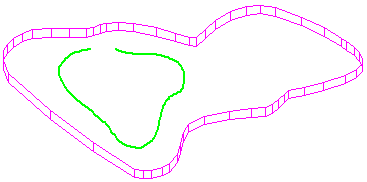

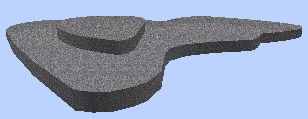

     Příklad: 3D kolmé protažení



     -->
