3D konstrukce

Funkce Mód skicování

V režimu 3D konstrukce provádíte náčrty, kreslíte nebo provádíte modifikace 3D elementů jen pomocí pohybů myši. Obrazce, které nakreslíte pomocí myši, se převedou na pravidelné prvky 3D, jako jsou polygonální plochy a tělesa.

Mód skicování se vyvolává pomocí ALT+levé tlačítko myši.

Upozornění: U náčrtů, které se samy protínají, nelze operaci provést. Vlastnímu protínání můžete zabránit tak, že náčrt zcela neuzavřete - uzavření se provede pak automaticky.

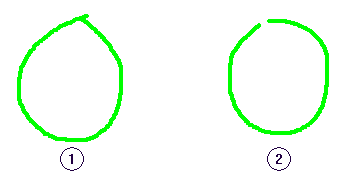

(1) problematické, náčrt se kříží
(2) dobré, náčrt se automaticky uzavře

Základy režimu skicování 3D

Jak pracovat s módem skicování v 3D

1. Stiskněte klávesovou zkratku ALT + levé tlačítko myši a zvolte požadovaný režim skicování 3D:
   • 3D plochy
   • 3D těleso
   • 3D ořezání
   • 3D protažení
   • 3D kolmé protažení
   • 3D kosé protažení
