Nakreslit vikýř s přesahem, funkce Střešní krytina

Kreslení vikýře s přesahem

• Nakreslete v dokumentu střešní rovinu včetně roviny vikýře.

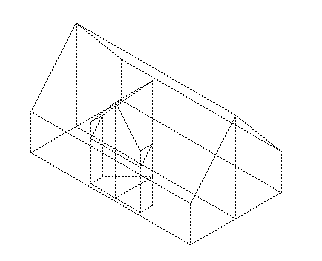

  Obr.: Střešní rovina s rovinou vikýře

• Doporučujeme Vám nejdříve nakreslit v půdoryse v pomocné konstrukci kompletní půdorys střešního pláště vikýře včetně přesahu.

Jak pomocí střešního pláště nakreslit vikýř s přesahem

1. Klikněte na Krytina (vyvolání).


   Vyvolejte funkci Střešní plášť jedním z následujících způsobů:

   • Lišta menu: Vytvořit Architektura Obecné: Střechy, roviny, řezy

   • Paleta: Funkce oblast Vytvořit v modulu:

   Obecné: Střechy, roviny, řezy

   • Konfigurace: Architektura plovoucí panel nástrojů Střechy a roviny
2. Klikněte na Vlastnosti a nastavte Parametry střešního pláště následujícím způsobem:
   • Určete tvar okapu


   • Zadejte Tloušťku střešní krytiny a příp.. Výšku nad střešní rovinou.
   • Klikněte u Typu zadání na Vikýř (zcela vpravo), neboť střešní plášť má ležet jen nad rovinou vikýře (a nad ní směrem ven).


3. Potvrďte své zadání tlačítkem OK.
4. Zadejte obrys vikýře s přesahem pomocí Zadávání polygonu. Použijte k tomu předkreslení v půdoryse.

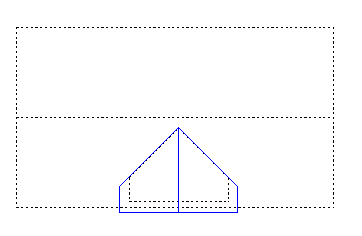

   Obr.: Přesah vikýře v 2D a barva pomocné konstrukce předkresleny

   Tip: Pro zadání přesahu zadejte u prvního bodu v dialogovém řádku příslušnou míru. Přesah lze před každým zadáním bodu změnit.

5. Funkci ukončete klávesou ESC.

   Střešní plášť se vytvoří a přizpůsobí se rovinám vikýře.

   Výsledek vypadá potom následujícím způsobem:

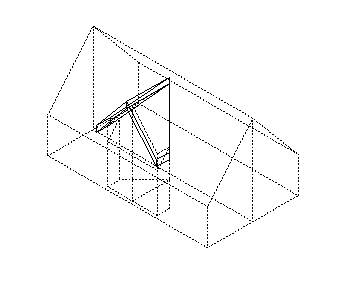

   Obr.: Drátový model přesahu vikýře
