Střešní plášť, parametry

Zde zvolíte, nad kterými střešními rovinami se má nakreslit střešní plášť:

Pomocí všech rovin střechy, resp. vikýře
(zadání v jednom kroku; není možný střešní přesah u vikýře)

Zcela uzavřené střešní roviny, jako jsou např. vikýře, nejsou zohledněny.
(těleso vikýře bude vynecháno)

Pouze pomocí zcela uzavřených střešních rovin (např. vikýřů).
(těleso vikýře musí být zcela zahrnuto do střešního tělesa,
možný střešní přesah u vikýřů)

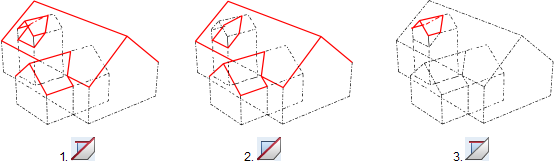

Příklady pro typy zadání

(1) Přes všechny roviny střechy, resp. vikýře
(2) Zcela uzavřené střešní roviny, jako jsou např. vikýře, nejsou zohledněny (vynechány)
(3) Jen nad zcela uzavřenými střešními rovinami (např. vikýře).

Zde zadáte, v jaké vzdálenosti leží dolní hrana střešního pláště nad/pod (+/-) střešní rovinou.

Zde určíte, zda se zadání střešního pláště v půdoryse vztahuje k horní hraně nebo dolní hraně krytiny.

Zpravidla je poloha dolní hrany střešního pláště známá (např. horní hrana krokví). Promítnutá poloha horní hrany, která se nakreslí v půdoryse, se zjistí automaticky v závislosti na ukončení okapu, sklonu a tloušťce střešní krytiny.

Pokud zvolíte Dolní hrana, je výsledkem v půdoryse příp. jiná poloha než poloha bodů, na které jste kliknuli.

Když aktivujete zaškrtávací políčko jednotlivých parametrů/atributů v řádku Stejné pro všechny vrstvy, pak získají všechny vrstvy příslušné nastavení první vrstvy. Další změny platí pak pro všechny vrstvy, a sice se stanou nezávislé na vrstvě, ve které se zadávají.

Když kliknete pravým tlačítkem myši na libovolné místo v titulním řádku, zobrazí se Vám kontextové menu pro skrytí nepotřebných vlastností.

Když kliknete pravým tlačítkem myši na libovolný sloupec, zobrazí se Vám kontextové menu pro úpravy vrstev.

Máte následující možnosti:

Otočit pořadí vrstev
Vložit novou vrstvu před označený řádek
Vložit novou vrstvu za označený řádek
Odebrat označený řádek

Klikněte do odpovídajícího sloupce příslušné vrstvy a zvolte tloušťku nebo zadejte hodnotu.

Pro převzetí nové tloušťky do knihovny klikněte nejdříve na a potom zadejte hodnotu.

Abyste odstranil záznam, označte nejprve záznam, a potom klikněte na .

Abyste stávající záznam kvůli úpravě načetl do pole pro zápis a provedl úpravu, záznam označte a klikněte na . Takto změněné zápisy se nepřipojují k výběru a nejsou ukládány.

Podle druhu přiřazené práce lze pro kalkulace použít různé soupisky.

Pro přiřazení práce klikněte na příslušný záznam.

Priorita ovlivňuje protnutí stavebních dílů téže skupiny stavebních prvků. Stavební díl vyšší priority má přednost před stavebním dílem nižší priority.

Pokud kreslíte např. v půdorysu vodorovnou stěnu a poté svislou, 'vyřízne' se část z vodorovné stěny (při nižší prioritě) a vznikne tak říkajíc díra.
Toto protnutí se vyskytuje pouze u stavebních dílů téže skupiny. Stavební díly však nereagují na prvky jiných skupin.

(1) Z této stěny se ‚vyřízne' jedna část

Skupiny stavebních dílů, přehled

Jednotka pro výkaz výměr se používá u různých soupisek.

Díky ní můžete počítat rozdílné tloušťky stěny buď podle objemu nebo podle plochy.

Pro přiřazení jednotky pro výkaz výměr klikněte na příslušný záznam.

Následující funkce ke zpracování pořadí vrstev a k přebírání jednotlivých vrstev lze najít také v Kontextovém menu sloupců:

Zde můžete stanovit Vlastnosti formátu střešního pláště, resp. u vícevrstvého střešního pláště stanovit každou vrstvu zvlášť.

Upozornění: Vlastnosti zvolené v panelu nástrojů Formát nemají na střešní plášť žádný vliv, platí zde provedená nastavení.

Zde můžete u architektonických prvků, příp. u vícevrstvých architektonických prvků přiřadit každé vrstvě vlastní hladinu.
Pro výběr hladiny se otevře karta Výběr hladiny/viditelná hladina dialogu Hladina.

Upozornění: Základní nastavení správy hladin, jako je např. Převzetí atributů z hladin a dle Hladiny, čára , budou zohledněny v dialogu a označeny symbolem hladiny; zadání je pak zablokováno.

Zde můžete přiřadit nebo změnit střešní plášť, příp. u vícevrstvého střešního pláště každé vrstvě přiřadit nebo změnit individuální úpravu povrchu. Zobrazí se v grafických oknech s typem pohledu Animace (nebo v modulu Animace).

Pro volbu Šrafy klikněte do pole u položky Šrafa a zvolte požadovaný typ.
Má-li obdržet šrafu barvu pozadí, klikněte dodatečně do pole u položky Filling ploch a zvolte požadovanou barvu.

Pro vypnutí Šrafy deaktivujte zaškrtávací políčko Šrafa.

Pro volbu Vzoru klikněte do pole u položky Vzor a zvolte požadovaný typ.
Má-li plošný vzor obdržet barvu pozadí, klikněte dodatečně do pole u položky Filling ploch a zvolte požadovanou barvu.

Pro vypnutí Vzoru deaktivujte v položce Vzor zaškrtávací políčko.

Pro výběr Fillingu ploch klikněte do pole v položce Filling ploch a zvolte požadovanou barvu.
Dodatečně k Fillingu ploch můžete zvolit také Šrafu nebo Vzor; filling ploch pak bude sloužit jako barva pozadí.

Pro vypnutí Fillingu ploch deaktivujte zaškrtávací políčko Filling ploch.

Pro výběr Plochy z obrázku klikněte do pole u položky Plocha z obrázku a zvolte požadovaný soubor.

Pro vypnutí Plochy z obrázku deaktivujte zaškrtávací políčko Plocha obrázku.

Pro volbu Stylové plochy klikněte do pole u položky Stylová plocha a zvolte požadovanou stylovou plochu.

Stylové plochy musejí již být definovány.

Pro vypnutí Stylové plochy deaktivujte zaškrtávací políčko u položky Stylová plocha.

Poznámka: Strukturu střešního pláště lze zobrazit v architektonickém řezu. Odpovídající nastavení provedete pod

Výpočet skrytých hran, drátového modelu, Výpočet skrytých hran do cílového dokumentu, nastavení Speciální nastavení pro architekturu.

Karta Celkem obsahuje tři karty Parametr, atribut, Vlastnosti formátu a Zobrazení ploch.
