Palette "Tipo render" (per procedura render "Sketch")

Palette Tipo vista
Comando menu Tipo vista (menu Visualizza)
Menu pulldown Tipo vista (barra strumenti finestra)

La procedura di render Sketch rappresenta il modello con lo stile "schizzo a mano". Vengono rappresentati solo gli elementi 3D.

Questa procedura render sta alla base del tipo vista predefinito Sketch.

Avviso: il tipo vista Sketch è disponibile solo se nelle Opzioni Ambiente lavoro - Mostra è stata attivata l'opzione OpenGL finestra grafica - utilizza.

Parametri

Nome

Qui è possibile cambiare il nome del tipo vista.

Procedura render

Sketch (non è modificabile per il tipo vista predefinito Sketch)

Impostazioni

Tipo riga

Qui si definisce con quale penna devono essere disegnati gli spigoli e quindi, ad esempio, matita 1-3, mano libera, penna a sfera, pennarello, pennarello spesso.

Spessore

Spessore riga della penna per gli spigoli.

Sporgenza spigoli

Sporgenza spigoli sui punti di intersezione delle linee

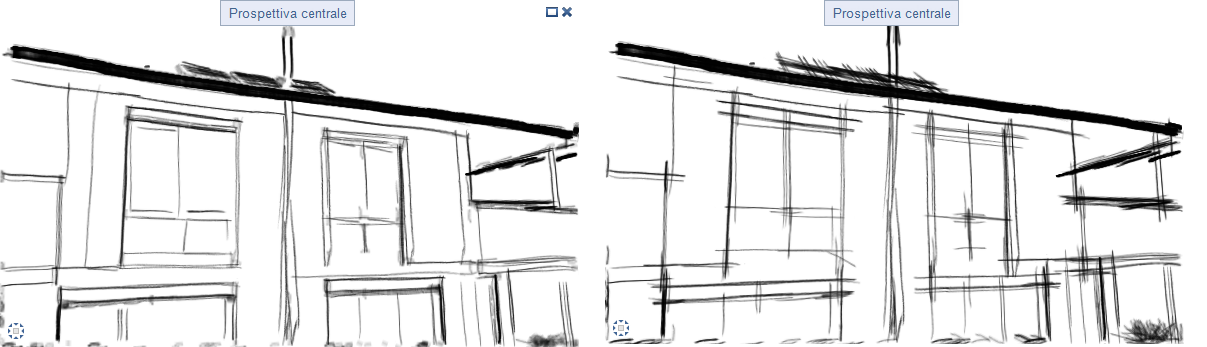

Esempi risultato rendering con impostazioni differenti per la sporgenza spigoli:

Grado dettaglio

Visibilità degli spigoli / linee in base alla loro lunghezza in pixel.

Esempi risultato rendering con impostazioni differenti per il grado dettaglio:

Elimina giuntura superfici

Rappresentazione delle giunture superficie in base all'angolo dei segmenti delle superfici adiacenti (paragonabile con la procedura render Calcolo hidden).

Angolo e sensibilità

Solo se è stata attivata l'opzione Elimina giuntura superfici.

Angolo e dimensione dei segmenti superficie adiacenti da fondere.

Esempi risultato rendering con impostazioni differenti per l'angolo:

Aspetto

Qui si definisce se gli aspetti devono essere rappresentati.

Post-processo

Post-processo

Le opzioni disponibili in Post-processo cambiano ulteriormente la rappresentazione di un tipo vista (la maggior parte delle opzioni sono particolarmente adatte per il tipo vista Animazione):
