Allplan 2015-0: Couverture, paramètres

Permet de spécifier sur quels plans de toiture la couverture doit être dessinée :

Au-dessus de tous les plans de toiture, lucarnes comprises
(saisie en une seule opération ; pas de possibilité de saisir un avant-toit pour les lucarnes)

Les plans de toiture entièrement compris dans la toiture globale tels que les lucarnes sont ignorés
(la couverture est trouée au niveau des lucarnes)

Uniquement au-dessus des plans de toiture entièrement compris dans la toiture globale (lucarnes par exemple)
(les lucarnes doivent être entièrement comprises dans l’élément toit global,
pas de possibilité de saisir un avant-toit pour les lucarnes)

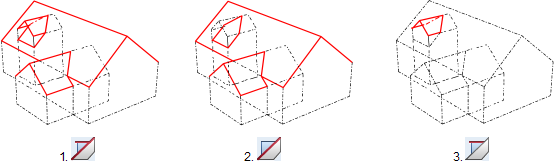

Exemples des types de saisie

(1) Au-dessus de tous les plans de toiture, lucarnes comprises
(2) Les plans de toiture entièrement compris dans la toiture globale tels que les lucarnes sont ignorés (couverture trouée)
(3) Uniquement au-dessus des plans de toiture entièrement compris dans la toiture globale (lucarnes par exemple)

Permet d’entrer la distance entre le bord inférieur de la couverture et le plan du toit (dessus/dessous, +/-).

Permet de spécifier si le polygone saisi dans la vue en plan correspond au bord supérieur ou au bord inférieur de la couverture.

En règle générale, la position du bord inférieur de la couverture est connue (bord supérieur des chevrons par exemple). Le programme calcule automatiquement la projection du bord supérieur défini dans la vue en plan, en tenant compte de la forme d’égout, de la pente et de l’épaisseur de couverture spécifiées.

Si vous sélectionnez l’option Bord inférieur, la position dans la vue en plan peut être différente de celle définie par les points cliqués.

Lorsque vous cochez la case affichée en regard de l’un des paramètres/attributs sur la ligne Identique dans toutes les couches, le réglage du paramètre/attribut concerné est identique dans toutes les couches. Toutes les modifications que vous apportez par la suite à ce paramètre sont automatiquement appliquées à toutes les couches, quelle que soit la couche dans laquelle vous effectuez la modification.

Lorsque vous cliquez à l’aide du bouton droit de la souris dans la ligne de titre, un menu contextuel permettant de désactiver l’affichage des différentes propriétés s’affiche à l’écran.

Lorsque vous cliquez à l’aide du bouton droit de la souris dans l’une des colonnes, un menu contextuel permettant d’éditer les couches s’affiche à l’écran.

Vous disposez des possibilités suivantes :

Inverser l’ordre des couches
Insérer une nouvelle couche avant la ligne sélectionnée
Insérer une nouvelle couche après la ligne sélectionnée
Supprimer la ligne sélectionnée

Cliquez dans la colonne Epaiss. (= épaisseur) des différentes couches et sélectionnez ou saisissez leurs épaisseurs respectives.

Pour ajouter une nouvelle épaisseur à la bibliothèque, cliquez sur , puis entrez la valeur.

Pour supprimer une entrée, sélectionnez l'entrée concernée, puis cliquez sur .

Pour charger et modifier une certaine entrée afin d'apporter une modification dans le champ de saisie, sélectionnez l'entrée puis cliquez sur . Les entrées modifiées ne sont pas ajoutées à la sélection ni enregistrées.

Selon le métier affecté, vous disposez de modèles de liste différents pour l’évaluation quantitative.

Pour assigner un métier à un élément, cliquez sur l’entrée souhaitée.

La priorité influe sur la manière dont les éléments de construction appartenant au même groupe se coupent ou se rejoignent. Un élément de priorité plus élevée est prioritaire par rapport à un élément de priorité moindre.

Si vous dessinez par exemple un mur horizontal, puis un mur vertical, une partie du mur horizontal (s’il est de priorité moindre) est découpée ; il s'y crée en quelque sorte une brèche.
Ce découpage ne se produit que pour les éléments appartenant au même groupe d’éléments de construction. Les éléments n’interagissent pas avec les éléments de construction appartenant à un autre groupe.

(1) Une partie de ce mur est "découpée"

Groupes d’éléments de construction, vue d’ensemble

La grandeur (ou mode de comptabilisation : à l’unité, m, m² ou m3 par exemple) est prise en compte dans diverses listes.

Des murs d'épaisseur différente peuvent par exemple être comptabilisés selon leur volume ou selon leur surface.

Pour assigner une grandeur, cliquez sur l’option souhaitée.

Les fonctions suivantes permettent de modifier l'ordre des couches et sont également accessibles depuis le menu contextuel des colonnes :

Permet de définir les propriétés de format de la couverture ou de chacune des couches s’il s’agit d’une couverture multicouche.

A noter : Les propriétés réglées dans la barre d'outils Format n'affectent pas la couverture ; seuls les paramètres réglés ici s'appliquent.

Permet d’assigner un layer distinct à l’élément d’architecture ou aux différentes couches lorsqu’il s’agit d’un élément multicouche.
Vous pouvez sélectionner le layer dans l’onglet Sélection layer/visibilité de la boîte de dialogue Layer.

A noter : Les paramètres fondamentaux de la gestion des layers tels que Propriétés de format des layers et du layer, style de ligne sont visibles dans la boîte de dialogue et sont mis en évidence par le symbole des layers ; la saisie est alors verrouillée.

Permet d’assigner un aspect de surface personnalisé à la couverture ou aux différentes couches s’il s’agit d’une couverture multicouche. Celui-ci est représenté dans la fenêtre graphique en mode Animation (ou dans le module Animation).

Pour sélectionner un hachurage, cliquez dans le champ placé à côté de Hachurage et sélectionnez le hachurage souhaité.
Si vous voulez que le hachurage soit représenté sur un fond coloré, choisissez la couleur souhaitée dans la colonne Remplissage.

Pour annuler l'utilisation du hachurage, désactivez la case à cocher en regard de Hachurage.

Pour sélectionner un motif, cliquez dans le champ placé à côté de Motif et sélectionnez le motif souhaité.
Si vous voulez que le motif soit représenté sur un fond coloré, choisissez la couleur souhaitée dans la colonne Remplissage.

Pour annuler l'utilisation du motif, désactivez la case à cocher en regard du motif concerné.

Pour sélectionner un remplissage, cliquez dans le champ placé à côté de Remplissage et sélectionnez la couleur souhaitée.
En plus du remplissage, vous pouvez aussi sélectionner un hachurage ou un motif ; le remplissage sert alors de couleur de fond.

Pour annuler l'utilisation du remplissage, désactivez la case à cocher en regard de Remplissage.

Pour sélectionner une surface d'image, cliquez dans le champ placé à côté de surface d'image et sélectionnez le fichier souhaité.

Pour annuler l'utilisation de la surface d'image, désactivez la case à cocher en regard de Surface d'image.

Pour sélectionner un style de surface, cliquez dans le champ placé à côté de Style de surface et sélectionnez le style de surface souhaité.

Vous devez avoir défini des styles de surface au préalable.

Pour annuler l'utilisation du style de surface, désactivez la case à cocher en regard de Style de surface.

A noter : La structure de la couverture peut être visualisée dans les coupes d'architecture. Les paramètres correspondants sont réglés dans

Faces cachées, filaire, Faces cachées dans document cible, option Paramètres spéciaux pour les éléments d'architecture.

L'onglet Total regroupe le contenu des trois onglets Paramètres, attributs, Propriétés de format et Représentation des surfaces.
