Prolonger le mur courbe , avec la modification d'objet directe

Les murs courbes ne peuvent actuellement pas être raccordés à d'autres murs via Joindre deux éléments de construction linéaires. Vous pouvez cependant utiliser la modification d'objet directe pour cela.

Pour raccorder un mur courbe à un mur avec la modification directe :

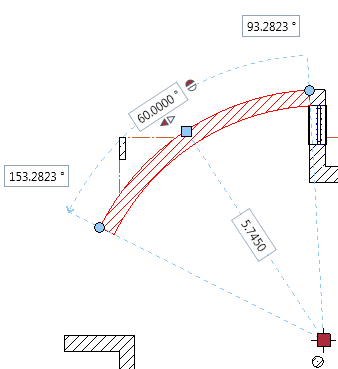

1. Cliquez sur le mur courbe.

   Les poignées et champs de saisie du mur courbe s'affichent.



2. Cliquez sur la poignée sur le côté devant être prolongé.

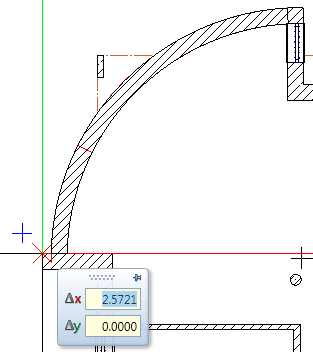

3. Faites glisser la poignée jusqu'au mur auquel le mur courbe doit être raccordé.



4. Cliquez sur le point cible.

   Le mur courbe est prolongé.

   A noter : Soyez particulièrement attentifs à l'intersection entre le mur courbe et le mur droit en cas de raccords d'angles pas perpendiculaires ou de murs multicouches.

5. Zoomez sur le raccord et vérifiez l'intersection. Vous pouvez corriger les erreurs via Modifier des points.
