Chanfrein par saisie d'une ligne médiane et d'une profondeur de chanfrein

Module Dessin + Dessin étendu

Pour chanfreiner des éléments à l'aide d'une ligne médiane et d'une profondeur de chanfrein

1. Cliquez sur Chanfrein (appel de la fonction).


   Vous pouvez appeler la fonction Chanfrein de l'une des manières suivantes

   • Barre des menus : Modifier Dessin et Modifier Dessin étendu

   • Palette : Fonctions Zone Modifier dans le module :

   Dessin

   • Fonctions Zone Modifier dans le module :

   Dessin étendu

   • Configuration : Aménagement du paysage/Urbanisme Icône déroulante Dessin étendu
2. Désignez les éléments entre lesquels vous voulez créer un chanfrein.
3. Cliquez sur Quelconque dans les Options de saisie.
4. Cliquez sur Médiane dans les Options de saisie.
5. Entrez la direction de la ligne médiane à l'aide du réticule, ou entrez une valeur d'angle dans la ligne de dialogue. La valeur proposée correspondant à la bissectrice des éléments.
6. Entrez un point de passage du chanfrein à l'aide du réticule ou entrez la valeur de la profondeur de chanfrein dans la ligne de dialogue puis sélectionnez l'un des deux points d'aide proposés.

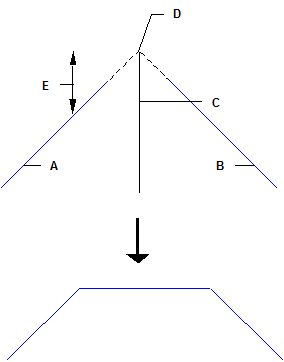

A Elément 1

B Elément 2

C Médiane

D Point d'intersection

E Profondeur du chanfrein
