Outils d'aide à la polygonisation d'éléments

Segmentation / Flèche

Segmentation

Le programme interprète la valeur de polygonisation comme une valeur de segmentation. La valeur saisie dans Segmentation définit le nombre de facettes avec lesquels les éléments courbes sont représentés. Dans le cas d'un cercle, la valeur 120 par exemple indique que le cercle entier est représenté par un polygone fictif à 120 côtés. Pour obtenir une précision plus grande ou si le rayon est important, il faut entrer une valeur de segmentation plus élevée. Vous pouvez entrer une valeur comprise entre 8 et 360.

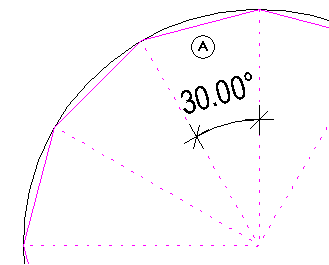

(A) Segmentation =12 ; angle résultant = 30°

Flèche

Le programme interprète la valeur de polygonisation comme une valeur de flèche. La valeur saisie dans Flèche définit la flèche maximale de la flèche entre la sécante et la courbe (en mm). La courbe concernée est alors segmentée de manière à ce que la distance maximale du segment du polygone à la courbe soit inférieure ou égale à la flèche spécifiée. Le résultat est plus précis que la segmentation sur la base du cercle.

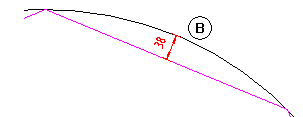

(B) Flèche (38 mm ou moins)

Polygonisation d'éléments existants

Polygonisation d'éléments activée/désactivée

Lorsque cette case n'est pas cochée, les éléments sur lesquels vous cliquez sont ignorés : le programme reconnaît uniquement les points.

Lorsque cette case est cochée, les éléments sur lesquels vous cliquez sont polygonisés (transformés en polygones). Les options supplémentaires permettent de définir le type de polygonisation.

Polygoniser l'élément entier

Avec cette option, l'ensemble de l'élément sur lequel vous avez cliqué est polygonisé. Le point initial donne la direction de la polygonisation. Si le dernier point du polygone coïncide déjà avec le point initial ou le point final de l'élément, il est inutile de définir une direction.
Utilisez cette option lorsque le tracé à polygoniser est uniquement constitué d'éléments entiers.

Définir la partie de l'élément à polygoniser

Lorsque cette option est active, le programme vous invite à définir la partie de l'élément à polygoniser pour chaque élément sur lequel vous avez cliqué (à partir du point, jusqu'au point).
Utilisez cette option lorsque le tracé à polygoniser est constitué de parties d'éléments.

Saisie du point de référence

Lorsque cette option est active, le programme vous invite à entrer un point de référence pour chaque élément sur lequel vous avez cliqué, ce qui vous permet de reprendre un point situé à une distance donnée du point de référence sur l'élément désigné. Définissez un nouveau point de référence en cliquant dessus avec la souris puis entrez la distance par rapport au point de référence.
Utilisez cette option lorsque le tracé à polygoniser est défini par rapport à des éléments existants (lors de la saisie d'une lucarne, par exemple).

Détection de surfaces avec point d'aide

Cette option permet d'assimiler à un seul polygone plusieurs surfaces closes délimitées par des lignes et des polygones. En fonction de la position du point d'aide, ce sont les traits ou polygones intérieurs ou extérieurs qui sont pris en compte.
