Modifier l'espacement de lignes parallèles peut aussi être appliquée aux éléments 3D. Cette amélioration facilite la modification des volumes de coupe en ingénierie, mais peut également s'avérer utile dans le cadre de la modélisation en 3D.La fonction Modifier l'espacement de lignes parallèles peut aussi être appliquée aux éléments 3D. Cette amélioration facilite la modification des volumes de coupe en ingénierie, mais peut également s'avérer utile dans le cadre de la modélisation en 3D.
Volume
La projection dans laquelle vous sélectionnez le bord d'un volume définit le plan dans lequel la modification parallèle est effectuée. Lorsqu'il y a plusieurs possibilités, vous pouvez spécifier dans les Options de saisie si vous souhaitez modifier une seule arête ou une surface.
Exemple :
Vous cliquez sur une arête de départ et une arête parallèle d'un parallélépipède dans une vue en plan ou dans l'isométrie.

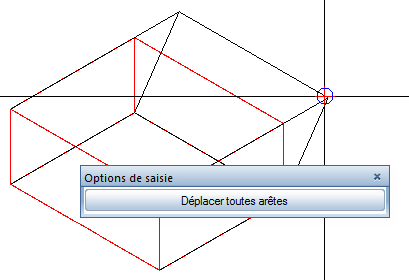

L'option Déplacer toutes arêtes proposée dans les Options de saisie vous permet de spécifier si vous voulez modifier une seule arête ou une face entière.

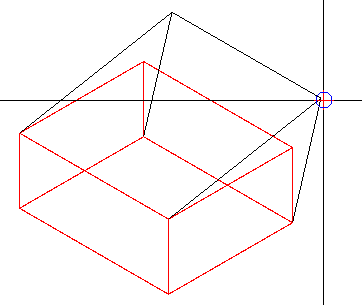

Si toutefois l'arête de départ et l'arête parallèle sont confondues et que vous les sélectionnez dans une vue isométrique, l'arête est définie de manière univoque et les Options de saisie ne sont pas proposées :
Vous pouvez alors subdiviser ou voiler les faces concernées.
Surfaces rectangulaires et surfaces polygonales 3D

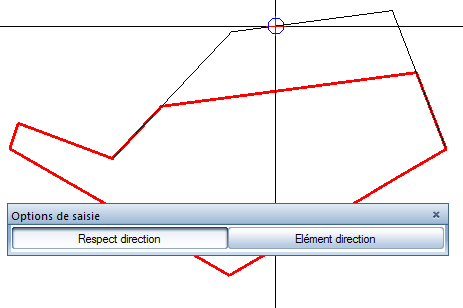

La modification parallèle de surfaces rectangulaires et de surfaces polygonales 3D est analogue à celle de surfaces et de polylignes 2D : ici aussi, vous pouvez activer ou désactiver le respect de la direction ou spécifier l'élément définissant la direction dans les Options de saisie.
