Parameter Fensteröffnung, Registerkarte Anschlag

Parameter Fensteröffnung

Die jeweils angebotenen Parameter sind abhängig von der Anzahl der Wandschichten, und davon, ob bei der Erstellung der Öffnung Leibungen berücksichtigt werden sollen (einstellbar im Bereich Parameter). Verblendungen rechts/links werden bei den Leibungen berücksichtigt.

Typ

Bei mehrschaligen Wänden und eingeschalteter Leibung können Sie hier die Art des Anschlages definieren.

Wählen Sie einen der angebotenen Typen aus:

Hinweis: Nur bei der Anschlagsart können Sie für jede Schicht einen Versatz eingeben; bei den anderen Anschlagsarten wirkt sich der Versatz entweder auf die erste oder letzte Wandschicht aus. Weitere Gestaltungsmöglichkeiten haben Sie mit Öffnungsmodellierer.

Parameter

Leibungselement erzeugen

Hier können Sie die Leibung ein- bzw. ausschalten.

Abhängig vom gewählten Anschlagstyp stehen Ihnen hier verschiedene Parameter zur Verfügung. Die jeweils gültigen Abkürzungen sind in der Legende und der Darstellung ersichtlich.

Hinweis: Das Leibungselement wird erst dann erzeugt, wenn Sie eine Fenstertiefe eingeben.

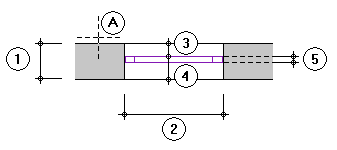

Leibung außen, Leibung innen, Fenstertiefe

A Ligne du mur cliquée = côté extérieur de la baie
1 Epaisseur du mur
2 Largeur ouverture
3 Recul
4 Valeur résiduelle
5 Profondeur de l’élément placé dans l’ouverture (fenêtre ou porte par exemple)

Les paramètres Recul, Valeur résiduelle et Profondeur fenêtre ou Profondeur porte permettent de définir la position exacte de l’élément mis en place dans l’ouverture (une macro de fenêtre par exemple).

La somme du recul et de la valeur résiduelle est égale à l'épaisseur du mur.

Les paramètres Profondeur fenêtre et Profondeur porte permettent de définir la profondeur de l’élément mis en place dans l’ouverture, lequel représente en fait la position de l’ouverture à proprement parler. La valeur de Profondeur fenêtre ou de la Profondeur porte est incluse dans la valeur résiduelle.

Si vous utilisez des macros d’ouvertures, la profondeur de la macro doit être égale à la profondeur de l’élément mis en place dans l’ouverture.

Leibungselement außerhalb der Wand

Bei eingeschaltetem Leibungselement können Sie hier festlegen, ob das Leibungselement außerhalb der Fensteröffnung in der Wand konstruiert wird, z.B. für Fenster mit Blendrahmen. Die Optionen innen und außen beziehen sich auf die Eingaberichtung des Fensters.

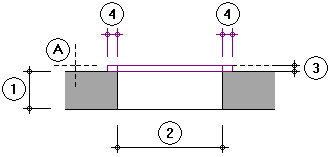

Leibung außerhalb der Wand

A Ligne du mur cliquée = côté extérieur de la baie
1 Epaisseur du mur
2 Largeur ouverture
3 Profondeur de l'élément placé dans l'ouverture (fenêtre ou porte par exemple)
4 Dépassement par rapport à l’ouverture

Les paramètres Profondeur fenêtre et Profondeur porte permettent de définir la profondeur de la partie de l’élément d’embrasure dépassant hors du mur.

Les paramètres Profondeur fenêtre ou Profondeur porte et Dépassement permettent de définir la position de l’élément mis en place dans la baie (macro d’ouverture par exemple).

Legende

Hier werden die in der Abbildung verwendeten Abkürzungen erklärt.

Favoritendatei öffnen/speichern

Wenn Sie eine definierte Anschlagsart als Favoritendatei speichern möchten, dann klicken Sie innerhalb der Registerkarte auf .
Klicken Sie auf , um eine bereits gespeicherte Favoritendatei zu öffnen und auszulesen.

Eingabeseite Öffnungsbreite

Hier können Sie bei mehrschichtigen Wänden für Anschlagstypen mit Verblendung festlegen, für welche Öffnungsseite die eingegebene Öffnungsbreite gilt.
