Линия разреза, определить вертикальный разрез

Функция Линия разреза

Чтобы создать вертикальный разрез

1. Щелкните Линия (Вызов).


   Вызовите функцию Линия разреза одним из следующих способов

   • Панель меню: Создание Архитектура Общее: Крыши, плоскости, разрезы.

   • Панель: Функции область Создание в модуле:

   Общие замечания: Крыши, плоскости, разрезы

   • Конфигурация: Архитектура развертка Крыши и плоскости
2. Если требуется, сейчас Вы можете изменить параметры разреза.
   Контекстная панель инструментов содержит несколько возможностей.


   • Щелкните Свойства, чтобы установить параметры в диалоговом окне.
   • Щелкните Заимствовать параметры для того, чтобы скопировать параметры существующего элемента.
   • Чтобы выбрать сохраненные параметры стандарта, щелкните по Загрузить Избранное.
   • В Типе разреза выберите вертикальный разрез


     Здесь можно выбрать между опциями Вертикальный разрез, Горизонтальный разрез сверху или Горизонтальный разрез снизу (для внутренней поверхности перекрытия).

     Щелкните OK для подтверждения.

3. Введите точки линии разреза; используйте при этом возможности из опций ввода. Допускаются переходы линии разреза под прямым углом.

   Указание: Чтобы получить прямоугольные переходы для линии разреза, просто задайте в качестве конечной точки следующий фрагмент линии разреза. Переход линии разреза под прямым углом вставляется автоматически. Если конечная точка следующего фрагмента линии разреза перпендикулярна к существующей линии разреза, появится сообщение Недопустимая точка.

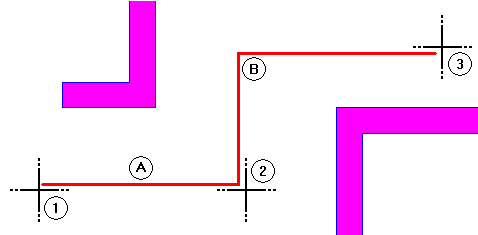

   Пример





   1 Первая точка линии разреза
   2 Вторая точка линии разреза
   3 Третья точка линии разреза

   A Линия разреза
   B Точка добавлена автоматически

4. Чтобы завершить создание разреза, нажмите клавишу ESC.
5. Задайте глубину разреза и направление взгляда, разместив перекрестье на соответствующей точке.
6. В диалоговой строке можно задать обозначение разреза в случае, если оно не определено в диалоговом окне Архитектурный разрез.
7. Для просмотра разреза щелкните Отображение разреза (Вызов).


   Вызовите функцию Отображение разреза одним из следующих способов

   • Панель меню: Вид
   • Панель инструментов Нижняя рама окна

Указание: Надпись и символы разреза могут перемещаться по отдельности.

Совет: Линии разреза могут удлиняться в направлении разреза с помощью функции Изменить точки, глубина разреза сохраняется автоматически. Для этого в параметрах разреза должна быть активирована опция Отображать тело разреза (вспомогательн. линиями.

Совет: Разрезы можно изменять используя Свойства в контекстном меню (изменение основывается на исходных настройках).
